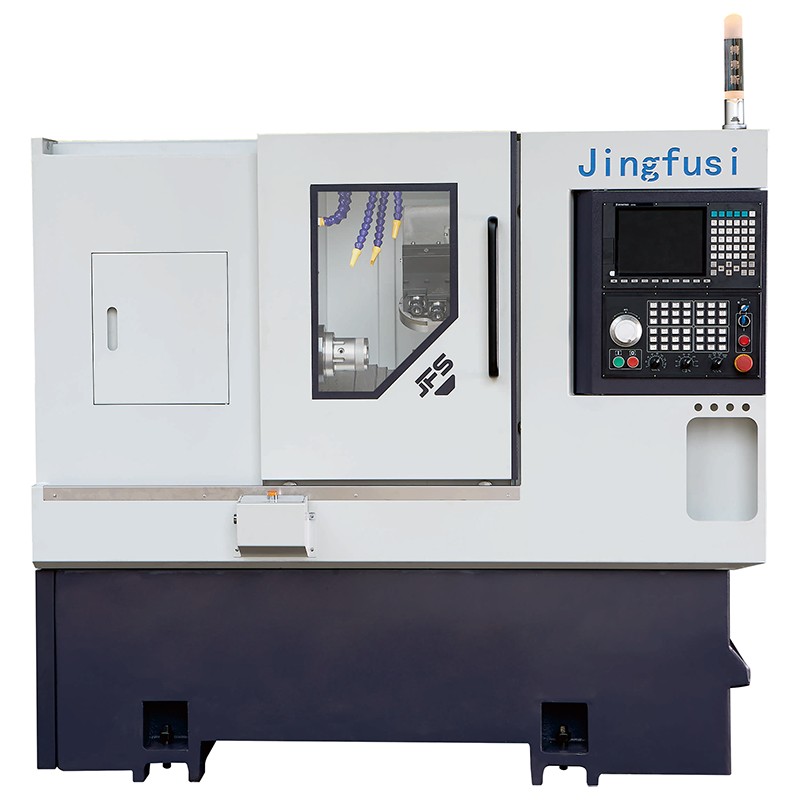

Draaimolen CNC-draaibank CK46 52

Jingfusi levert hoogwaardige draaimolen CNC-draaibank CK46 52. De apparatuur is uitgerust met een ingebouwde schroefkop, die nauwkeurig spiraalvormige groeven in de binnenwand met een kleine diameter, kleine schroeven en verschillende oliegroeven kan frezen. Afhankelijk van de werkelijke verwerkingsvereisten kunnen de aandrijfkop en de revolver flexibel worden geselecteerd om de verwerkingsscène en de werkingsefficiëntie verder uit te breiden.

Model:CK46/52

Stuur onderzoek

Productomschrijving

●Het integrale gietstuk ondergaat gloeien, trillingstijd en andere verouderingsprocessen om de lange termijn te garanderen stabiele bewerking en verlengt de levensduur van de werktuigmachine.

●Hoge bewegingssnelheid en hoge verwerkingsefficiëntie

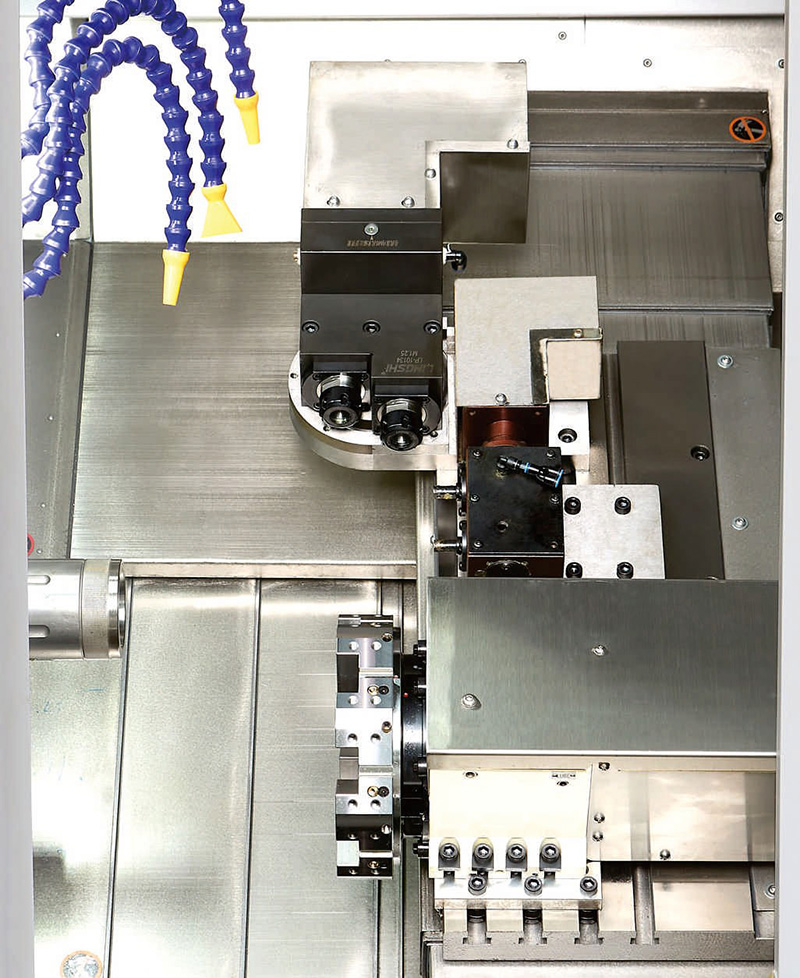

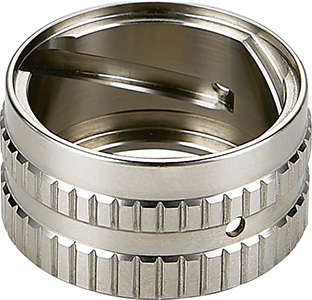

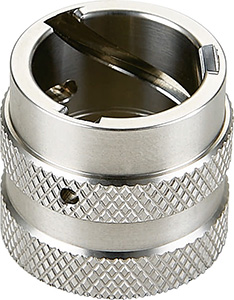

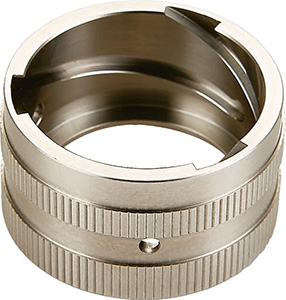

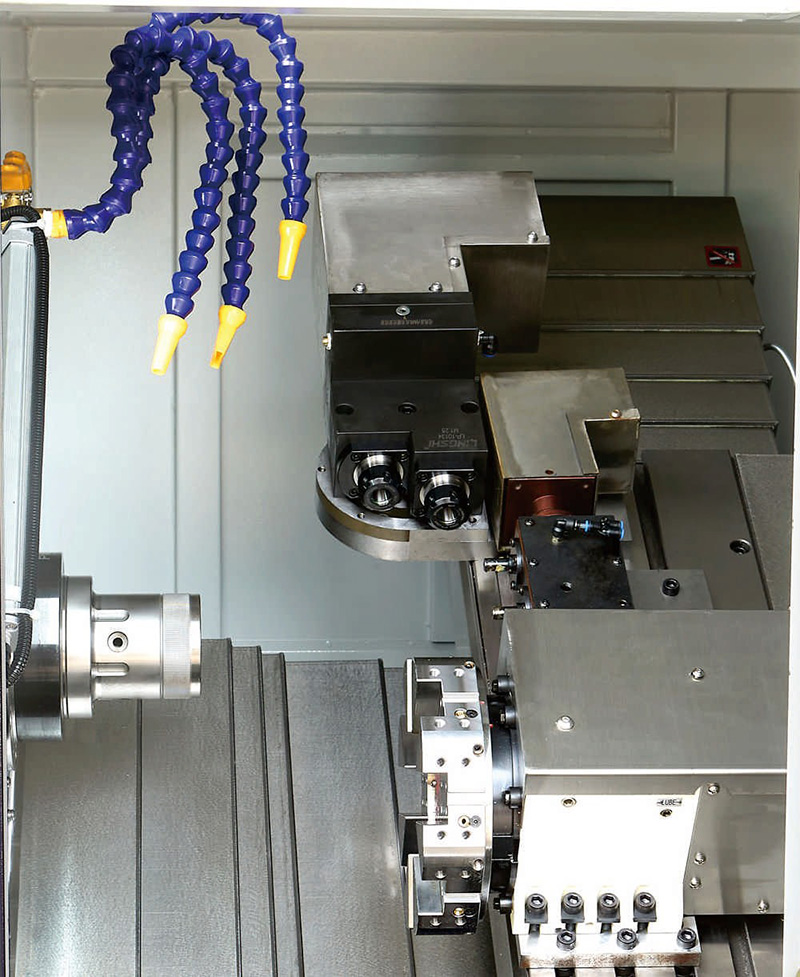

●Uitgerust met een interne spiraalvormige krachtkop, kan deze spiraalvormige groeven in de interne wand met een kleine diameter frezen, kleine spijkers en oliegroeven. Hij kan worden uitgerust met een aandrijfkop en gereedschapsrevolver.
●Vergrote gereedschapshouderplaat voor betere stijfheid
●Bewerkbare materialen zijn onder meer roestvrij staal, titaniumlegeringen en koolstofstaal.
●Het integrale gietstuk ondergaat gloeien, trillingstijd en andere verouderingsprocessen om de lange termijn te garanderen stabiele bewerking en verlengt de levensduur van de werktuigmachine.

Belangrijkste specificatie

Model van draaibank		Schijf	CK46	CK52	Remart
Verwerkingscapaciteit	Maximale draaidiameter boven bed	mm	400	400
	Maximale stemdiameter	mm	Q160	Ø160	Schijf
	Max.draailengte	mm	380	380
Spindel	Hoogte van het ascentrum vanaf de grond	mm	1080	1080
	Spindel neus	-	A2-5	A2-6
	Diameter van de spindelboring	mm	Ø56	Q66
	Maximale staafmateriaaldiameter	mm	45	051
	Maximaal spiltoerental	toerental	4500	4000
	Vermogen/koppel van de spilmotor	11 /75	BMT45-16T	11 kW/72 N.m
Servo-torentje	Servotorentje MK-63RSV-8T		Nee	Nee	Optioneel
X/Z/Y-as voeding	Max.snelle rijsnelheid	m/mijn	24	24
	Motor hoofdmotor	11 /75	YASKAWAI 1,3 kW/8,34 Nm of SYNTEC 1,8 kW/11,5 Nm	YASKAWAI 1,3 kW/8,34 Nm of SYNTEC 1,8 kW/11,5 Nm
	×/Z-as C3-kwaliteit kogelomloopspindels	-	32/32	32/32
	×/Z-as rolgeleiderails		35/35	35/35
	Effectieve verplaatsing op de X-as	mm	1000	1000
	Effectieve slag op de Z-as	mm	400	400
Apparatuurspecificaties	Nettogewicht machine	kg	2600	2700
	Totaal machinevermogen	kg	12	15.5
	Machine L×B×H	mm	2100×1580×1800	2100×1580×1800

De werktuigmachine wordt voortdurend geoptimaliseerd; raadpleeg de actuele gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK46	Ck52
Hoofdspil	Mechanische spindel	●	●
Hoofdspil	Elektrische spindel	o	O
controleur	SYNTEC-controller	●	●
Voedingsas	Kw/N.m	●	●
Voedingsas	SYNTEK	O	O
Klemmen	Trek de klem terug	●	●
Macht hoofd	Interne spiraalvormige krachtkop	●	●
Macht hoofd	Effectieve verplaatsing op de X-as	O	O
doorspoelen	8 werkstations	O	O
doorspoelen	12 werkstations	O	O
Hulpapparatuur	Apparaat voor het verzamelen van onderdelen	O	O
	Voedingsapparaat	O	O
	Spaan transportband	O	O
	Geautomatiseerde robot	O	O
	Olienevelafscheider	O	O
