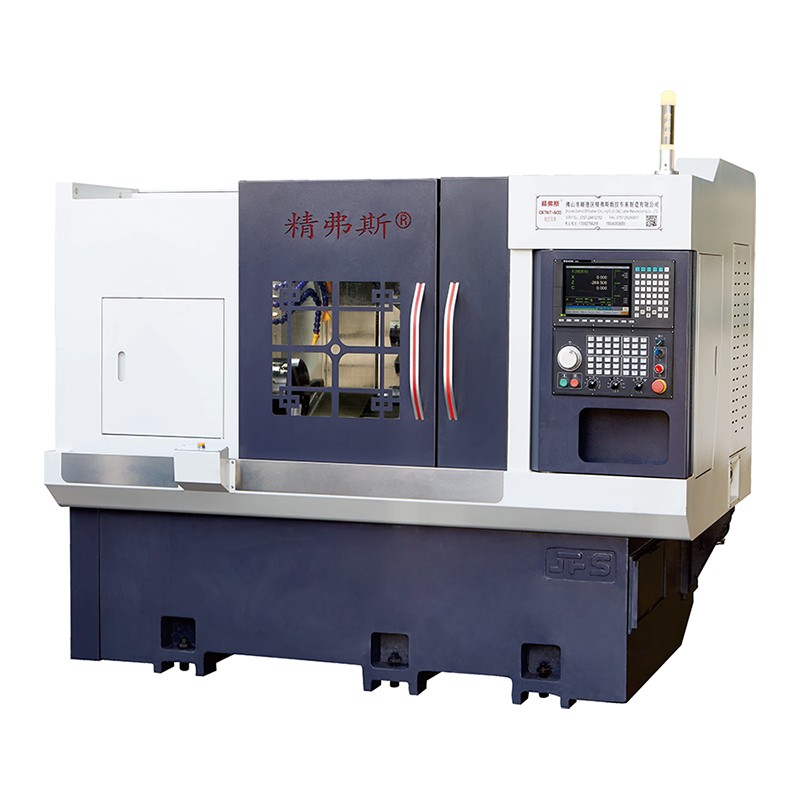

Draaikoepel CNC-draaibank CK52 76TW-600

Jingfusi biedt een duurzame draaibank CNC-draaibank CK52 76TW-600. Dit product maakt gebruik van een integraal gietstructuurontwerp, na gloeien, trillingsveroudering en andere meervoudige precisieverwerking, niet alleen om de stabiliteit van de langdurige werking van de apparatuur te garanderen, maar ook om de algehele levensduur van de werktuigmachine effectief te verlengen.

Model:CK46/52

Stuur onderzoek

Productomschrijving

Jingfusi is een professionele fabrikant van draaibank-CNC-draaibanken CK52 76TW-600. Dit zijn de belangrijkste kenmerken van ons product:

· Geschikt voor ruwe en fijne bewerking van roestvrij staal, taniumlegeringen, koolstofstel, vormstel en andere materialen.
· Uitgerust met vier vergrendelingsfuncties om wiebelen en kantelen tijdens het uitwerpen te voorkomen, waardoor de nauwkeurigheid van de bewerking wordt gegarandeerd.
·Het integrale gietwerk ondergaat verouderingsprocessen zoals uitgloeien en trillen om stabiliteit op lange termijn te garanderen en de levensduur van werktuigmachines te verlengen.

Belangrijkste specificatie

Model van draaibank		eenheid	CK52TW-600	CK76TW-600	De CK76TBW-600 is een professionele fabrikant van vormstaal met een diameter tot 300 mm.	Remart
Verwerkingscapaciteit	Maximale zwenkdiameter over draaibank	mm	Q600	O600	0600
	Maximale draaidiameter	mm	250	Ø300	Ø400	Schijf
	Max.draailengte	mm	560	560	560
Spindel	Spindel hydraulische boorkop	in	8”	10”	10”
	Spindelcentrumhoogte vanaf de grond	mm	1030	1030	1030
	Spindel neus	-	A2-6	A2-8	A2-8
	Diameter van de spindelboring	mm	Q66	Q86	086
	Maximale staafmateriaaldiameter	mm	051	072	072
	Maximaal spiltoerental	omw/min	4000	2000	2000
	Vermogen/koppel van de spilmotor	Kw/N.m	11 kW/72 Nm of 15 kW/95,5 Nm	15 kW/95,5 Nm of 15 kW/143 Nm	15 kW/143 Nm of 15 kW/192 Nm

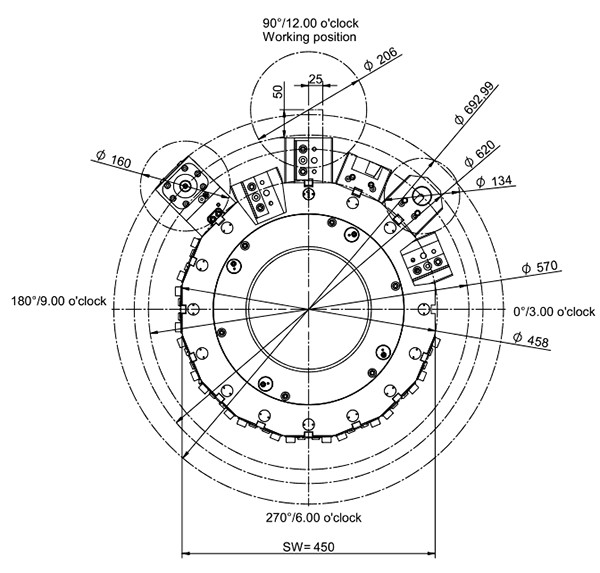

Servo-torentje	Torentje-model		100-12T	100-12T	125-8T	Optioneel
Voedingsas	Max.snelle rijsnelheid	m/min	24	24
	×/Z-as motorvermogen/koppel	Kw/N.m	YASKAWAl 1,8 kW/1,5 Nm of SYNTEC 248 kW/nominaal 11,5 Nm	YASKAWAl 1,8 kW/1,5 Nm of SYNTEC2,48 kW/nominaal 11,5 Nm	YASKAWAI 1,8 kW/15 Nm of SYNTEC 2,48 kW/nominaal 11,5 Nm
	XZ-as C3-grad bll-schroeven	-	40/40	40/40	40/40
	X/Z-as rolgeleiderails	-	35/45	35/45	35/45
	Effectieve verplaatsing op de X-as	mm	230	230	230
	Effectieve slag op de Z-as	mm	580	580	580
Losse kop	Achterzit reis	mm	520	520	520
Losse kop	pin conisch gat	MK	Morse # 5	Morse # 5	Morse # 5
Apparatuurspecificaties	Nettogewicht machine	kg	3800	3900	4300
	Totaal machinevermogen	kW	21	23	26
	Machine L×B×H	mm	2500×1600×1700	2500×1600×1700	2500×1600×1700

De werktuigmachine wordt voortdurend geoptimaliseerd; raadpleeg de actuele gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK52TW-600	CK76TW-600	CK76TBW-600 is een professionele fabrikant van vormstaal met een diameter tot 300 mm
Hoofdspil	Mechanische spindel	●	●	●
Hoofdspil	Elektrische spindel	O	O	O
controleur	SYNTEC-controller	●	●	●
controleur	FANUC-controller	O	O	O
Voedingsas	Yaskawa	●	●	●
Voedingsas	SYNTEK	O	O	O
Torentje	100-12T	●	●	一
Torentje	125-8T	O	O	●
Klemmen	Trek de klem terug	●	●	●
Klemmen	Chuck	O	O	O
	Voedingsapparaat	O	O	O
	Spaan transportband	O	O	O
	Geautomatiseerde robot	O	O	O
	Olienevelafscheider	O	O	O
