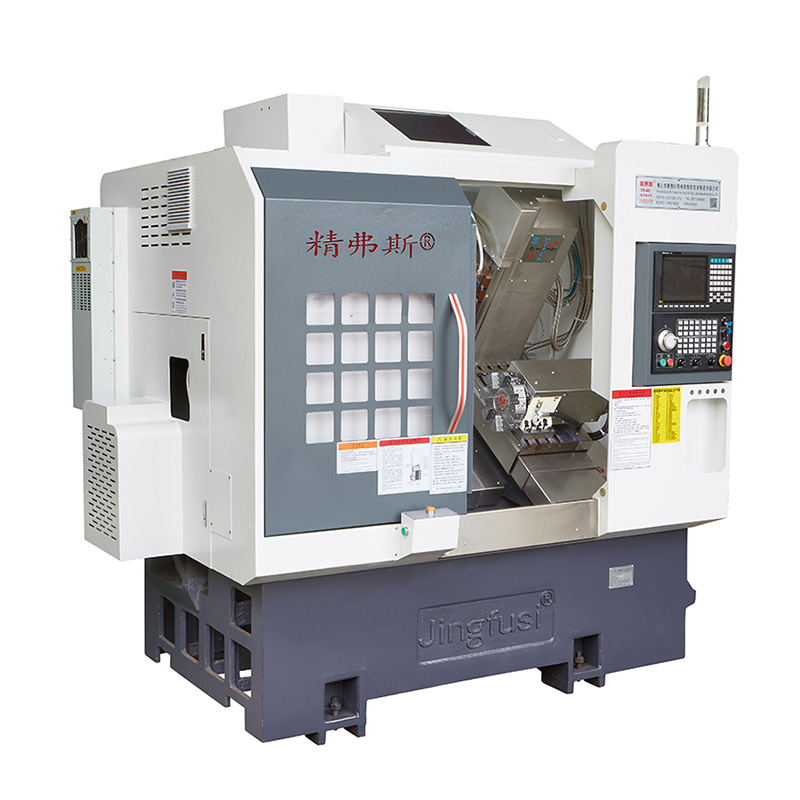

Hier zijn enkele van de belangrijkste kenmerken van deze ongelooflijke machine:
Precisietechnologie: de CNC Automatic draaibankmachine is uitgerust met de nieuwste precisietechnologie om ervoor te zorgen dat al uw werk van de hoogste kwaliteit en nauwkeurigheid is. Door state-of-the-art software te gebruiken, kan de machine onderdelen produceren met extreme precisie en nauwkeurigheid, waardoor u de best mogelijke resultaten krijgt.
Veelzijdigheid: of u nu met grondstoffen of afgewerkte producten werkt, deze machine kan het allemaal aan. Met zijn veelzijdigheid en multi-asfunctionaliteit kunt u bijna elk onderdeel maken dat u nodig hebt, van eenvoudige tot complexe geometrieën.
Gebruiksgemak: de CNC automatische draaibankmachine is gebruiksvriendelijk en gemakkelijk te bedienen. Met zijn intuïtieve bedieningselementen en eenvoudige programmeersystemen kan uw team in een mum van tijd tot snelheid komen, waardoor de productiviteit wordt gemaximaliseerd.
Duurzaamheid: gemaakt met alleen materialen van de hoogste kwaliteit, deze machine is gebouwd om lang mee te gaan. Het kan zelfs de meest veeleisende productieomgevingen weerstaan en zorgt ervoor dat u het meeste uit uw investering haalt.
Laag onderhoud: de CNC automatische draaibankmachine vereist minimaal onderhoud, waardoor u tijd en geld bespaart. Met zijn eenvoudige ontwerp en robuuste constructie kunt u zich concentreren op wat er echt toe doet - uw productie.
Concluderend is de CNC automatische draaibankmachine de perfecte aanvulling op elke productielijn. Met zijn precisietechnologie, veelzijdigheid, gebruiksgemak, duurzaamheid en onderhoudsarme, zal deze machine zeker de productiviteit van uw bedrijf verbeteren. Aarzel niet, investeer vandaag in de CNC Automatic Lathe Machine en begin morgen de beloningen te plukken!
item | inhoud | eenheid | CK46-5+5+Y | CK52-5+5+Y |
Verwerkingscope | Swing over bed | mm | Ø 500 | |
Maximale draaiende buitenste cirkellengte | mm | 320 | ||
Maximale staafdiameter |
mm | Ø 45 | Ø 51 ~ 55 | |
hoofdas | Maximale spindelsnelheid | r/min | 6000 (ingesteld op 4000) | 4500 (ingesteld op 3500) |
Spindelkoptype |
|
A2-5 | A2-6 | |
Spindel door de gat diameter | mm | Ø 56 | Ø 66 | |
voer | X/z/y -as maximale slag | mm | 800/470/310 | |
Maximale snelle beweging van X/Z/Y -as | M/My | 24 (instelling 18)/24 (instelling 18)/15 (instelling 8) | ||
X/z/y -asschroefstang | mm | 32/32/25 | ||
X/Z/Y -asrail | mm | 35/35/25 | ||
Messentoren | Acht station torentje | Pc's | 8 stations, kunnen worden uitgerust met houders met dubbele gat, optioneel met 12 stations | |
Krachthoofd | Power Head Tool Holding Form |
|
ER25 | |
Maximale snelheid van vermogenskop | r/min | 6000 (ingesteld op 4000), kan vaak worden gebruikt om producten van 4000 te verwerken | ||
Maximale installatieboor- en fre -kopdiameter | mm | Ø 16 | ||
Afstand tussen de power kop as en as | mm | 65 | ||
elektrische machines | Hoofdmotorvermogen/koppel | KW / nm | 7,5 kW/47.75 nm, optionele 11 kW/70.03 nm voor stalen onderdelen met een verwerkingscapaciteit van 80 en hoger | |
X/z/y -asmotorvermogen/koppel | KW / nm | Yaskawa 1,8 kW/11.5 nm. Optionele nieuwe generatie 2,4 kW/nominaal 11,5 nm | ||
X/Z Power Head Motor Power/Torque | KW / nm | 2,4 kW/11,5 nm | ||
Maximale snelheid van de motormotor | r/min | 5000 | ||
ander | Spindel Positionering Remapparaat |
|
hydraulische druk | |
Bed neiging | ° | 35 ° | ||
Mes tafelplaat lengte x breedte | mm | 700x290 | ||
Machine gereedschap lengte x breedte x hoogte | mm | 2200x1580x2000 | ||
Totaal gewicht van de hele machine | Kg | 3430 | ||
Totale kracht | kw | 13 | ||
Gemiddeld stroomverbruik | KW / H | 2 |
Machine -nauwkeurigheid, Jingfus Factor Standard: | ||||||||
Belangrijk testitem | Schematisch diagram | Factory Standard | ||||||
Spindel radiale beat |
![]() |
Detecteer uitloop van de buitenste kegel | 0.0035 | |||||
X-as herhaalpositie |
![]() |
Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren. | 0.003 | |||||
Z-as herhaalpositie |
![]() |
Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren. | 0.003 | |||||
Y-as herhaalpositie |
![]() |
Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren. | 0.004 | |||||
C -as herhaalpositie |
![]() |
Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren | 20 boog seconden | |||||
C Axis Positie Rotary |
![]() |
Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen | 72 boog seconden | |||||
Power Head Clamping beat |
![]() |
Kegel beat | 0.015 | |||||
Power Head Clamping beat |
![]() |
Klemmen klemmen | 0.01 | |||||
Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory. | ||||||||
