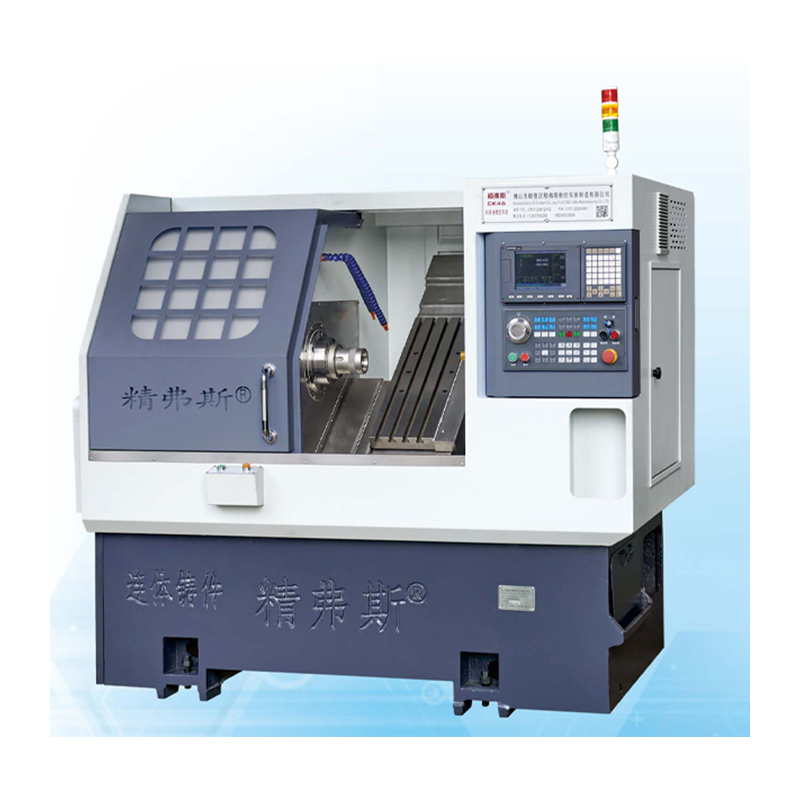

CNC draaibank met hellend bed

De Jingfusi® CNC-draaibank met hellend bed is gemaakt van geselecteerd hoogwaardig harszand, en het basisbed is integraal gegoten en onderworpen aan strikte veroudering. Het heeft een hoge stijfheid, uitstekende schokabsorptieprestaties en sterkte, die de stabiliteit van de machine waarborgen. De in het midden gemonteerde en vooraf uitgerekte schroefstaafinstallatiemethode verbetert de stijfheid en verwerkingsnauwkeurigheid van het gereedschap Machine.

Model:CK46

Stuur onderzoek

Productomschrijving

Jingfusi® CNC -draaibank met hellend bed heeft de kenmerken van handige chipverwijdering, complete functies, uitstekende prestaties, hoge stijfheid, hoge efficiëntie en hoge precisie. Voornamelijk gebruikt in auto -onderdelen, sanitaire kleppen, mallen en andere industrieën. Het is ook geschikt voor batchverwerking van assen, schijven en andere onderdelen met complexe maten, verschillende maten en hoge precisievereisten. Het kan automatisch de chipverwerking van interne en externe cirkels, groeven, kegels, bolvormige oppervlakken, verschillende metrische en inch draden en andere roterende lichamen voltooien. De gietstukken zijn allemaal gemaakt van harszand, dat een verouderde behandeling heeft ondergaan en een goede stabiliteit, hoge sterkte en goede nauwkeurigheidsretentie heeft.

Machine -reisdiagram

Productdetails

Parameterlijst

project		eenheid	CK46	CK52	CK76
Maximale draailengte		mm	350
Maximale draaidiameter op het bed		mm	Ø 500
Maximale draaidiameter op het skateboard		mm	Ø 160
Bed neiging		°	35 °
Effectieve reis van X/Z -as		mm	Diameter 1000/400
X/z -asschroefspecificaties		mm	32
X/Z -as spoorspecificaties		mm	35
X/z-as motorvermogen		Kw	1.3
Maximale snelle beweging van X/Z -as		M/My	24
Machine gereedschap lengte x breedte x hoogte		mm	2100x1580x1800
Totaal gewicht van de hele machine		Kg	2600
Mes		repareren	8
Vierkante messenmaat		mm	20x20
Rondgatsnijgrootte		mm	Ø20
Totale kracht		kw	13	13	16
Gemiddeld stroomverbruik		KW / H	2	2	2.5
hoofdas	Spindel eindgezicht vorm		A2-5	A2-6	A2 -8


	Maximale spindelsnelheid	r/min	6000 (ingesteld op 4500)	4200 (ingesteld op 3500)	3200 (ingesteld op 2500)
	Spilmotorkracht	Kw	7.5	7.5	11
	Rated koppel van spilmotor	Nm	47.8 nm	47.8 nm	72 nm
	Maximale staafdiameter	mm	Ø 45	Ø 51	Ø 75

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Detectiemethode	Factory Standard


Spindel radiale beat,		Detecteer uitloop van de buitenste kegel	0.0025


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.0025


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.0025


Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
