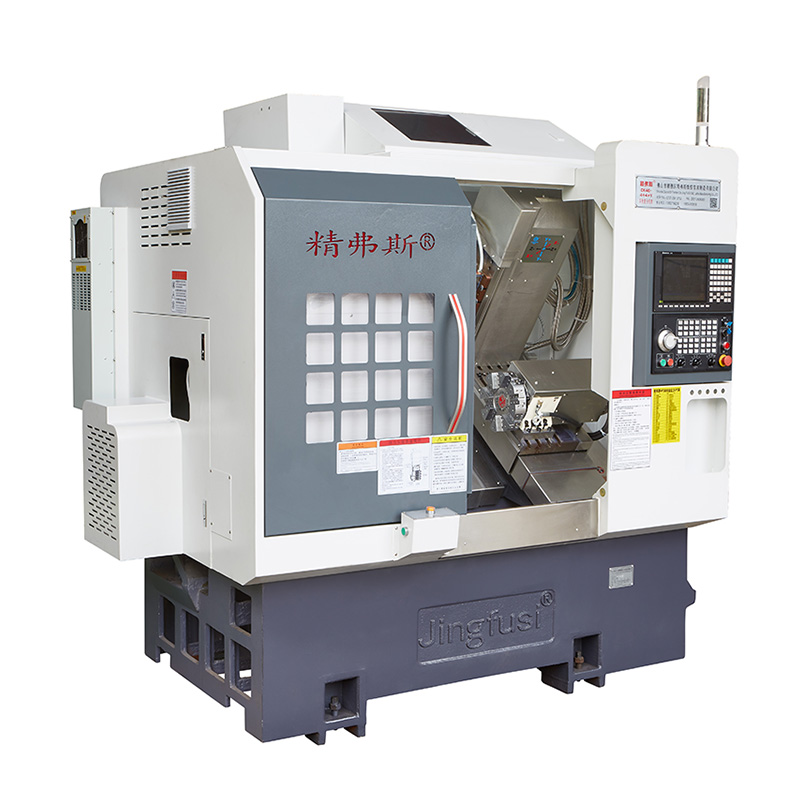

CNC Multi-Tasking Turning Center Machine

Introductie van de CNC Multi-Tasking Turning Center Machine-De ultieme oplossing voor hoogwaardige precisie-bewerking. Deze krachtige machine is ontworpen om te voldoen aan de eisen van zelfs de meest complexe draaitoepassingen, waardoor het een ideale keuze is voor bedrijven die de hoogste niveaus van nauwkeurigheid en efficiëntie vereisen.

Model:CK52-5+5+Y

Stuur onderzoek

Productomschrijving

De CNC Multi-Tasking Turning Center-machine is gebouwd om lang mee te gaan en is een duurzame en betrouwbare machine die in staat is om een breed scala aan taken af te handelen-van eenvoudige draaiende en boorbewerkingen tot meer complexe taken zoals frezen, draadsnijden en meer.

Een van de belangrijkste kenmerken van de CNC Multi-Tasking Turning Center Machine is het geavanceerde besturingssysteem, waarmee operators gemakkelijk elk aspect van het bewerkingsproces kunnen programmeren en beheersen, waardoor maximale precisie en nauwkeurigheid worden gewaarborgd. Met zijn gebruiksvriendelijke interface is deze machine eenvoudig te gebruiken en kan deze snel worden aangepast om aan de behoeften van elke taak te voldoen.

Naast zijn geavanceerde besturingssysteem, heeft de CNC multi-tasking draai center machine ook een reeks hoogwaardige componenten, waaronder een geavanceerd spindelsysteem, zeer nauwkeurige lineaire gidsen en een duurzame, gietijzeren basis. Deze componenten werken in perfecte harmonie om ervoor te zorgen dat elke taak volgens de hoogste standaard is voltooid.

Of u nu een klein bedrijf of een groter bedrijf bent, de CNC Multi-Tasking Turning Center Machine is de perfecte keuze voor al uw bewerkingsbehoeften. Met zijn geavanceerde functies, duurzame constructie en uitzonderlijke precisie, zal deze machine zeker uw verwachtingen overtreffen en u jaren van betrouwbare prestaties van hoge kwaliteit bieden.

Concluderend is de CNC Multi-Tasking Turning Center Machine een top-of-the-line oplossing voor bedrijven die het allerbeste eisen in precisie-bewerking. Met zijn geavanceerde functies, gebruiksvriendelijke interface en betrouwbare constructie, is het zeker om u jaren van betrouwbare en efficiënte prestaties te bieden. Dus waarom wachten? Neem vandaag nog contact met ons op voor meer informatie over deze ongelooflijke machine en hoe deze uw bedrijf kan transformeren.

Machine -reisdiagram

Productdetails

Parameterlijst

item	inhoud	eenheid	CK46-5+5+Y	CK52-5+5+Y
Verwerkingscope	Swing over bed	mm	Ø 500
	Maximale draaiende buitenste cirkellengte	mm	320
	Maximale staafdiameter	mm	Ø 45	Ø 51 ~ 55
hoofdas	Maximale spindelsnelheid	r/min	6000 (ingesteld op 4000)	4500 (ingesteld op 3500)
	Spindelkoptype		A2-5	A2-6
	Spindel door de gat diameter	mm	Ø 56	Ø 66
voer	X/z/y -as maximale slag	mm	800/470/310
	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 18)/24 (instelling 18)/15 (instelling 8)
	X/z/y -asschroefstang	mm	32/32/25
	X/Z/Y -asrail	mm	35/35/25
Messentoren	Acht station torentje	Pc's	8 stations, kunnen worden uitgerust met houders met dubbele gat, optioneel met 12 stations
Krachthoofd	Power Head Tool Holding Form		ER25
	Maximale snelheid van vermogenskop	r/min	6000 (ingesteld op 4000), kan vaak worden gebruikt om producten van 4000 te verwerken
	Maximale installatieboor- en fre -kopdiameter	mm	Ø 16
	Afstand tussen de power kop as en as	mm	65
elektrische machines	Hoofdmotorvermogen/koppel	KW / nm	7,5 kW/47.75 nm, optionele 11 kW/70.03 nm voor stalen onderdelen met een verwerkingscapaciteit van 80 en hoger
	X/z/y -asmotorvermogen/koppel	KW / nm	Yaskawa 1,8 kW/11.5 nm. Optionele nieuwe generatie 2,4 kW/nominaal 11,5 nm
	X/Z Power Head Motor Power/Torque	KW / nm	2,4 kW/11,5 nm
	Maximale snelheid van de motormotor	r/min	5000
ander	Spindel Positionering Remapparaat		hydraulische druk
	Bed neiging	°	35 °
	Mes tafelplaat lengte x breedte	mm	700x290
	Machine gereedschap lengte x breedte x hoogte	mm	2200x1580x2000
	Totaal gewicht van de hele machine	Kg	3430
	Totale kracht	kw	13
	Gemiddeld stroomverbruik	KW / H	2

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0035


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Y-as herhaalpositie		Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.004


C -as herhaalpositie		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren	20 boog seconden


C Axis Positie Rotary		Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen	72 boog seconden


Power Head Clamping beat		Kegel beat	0.015

Power Head Clamping beat		Klemmen klemmen	0.01

Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
