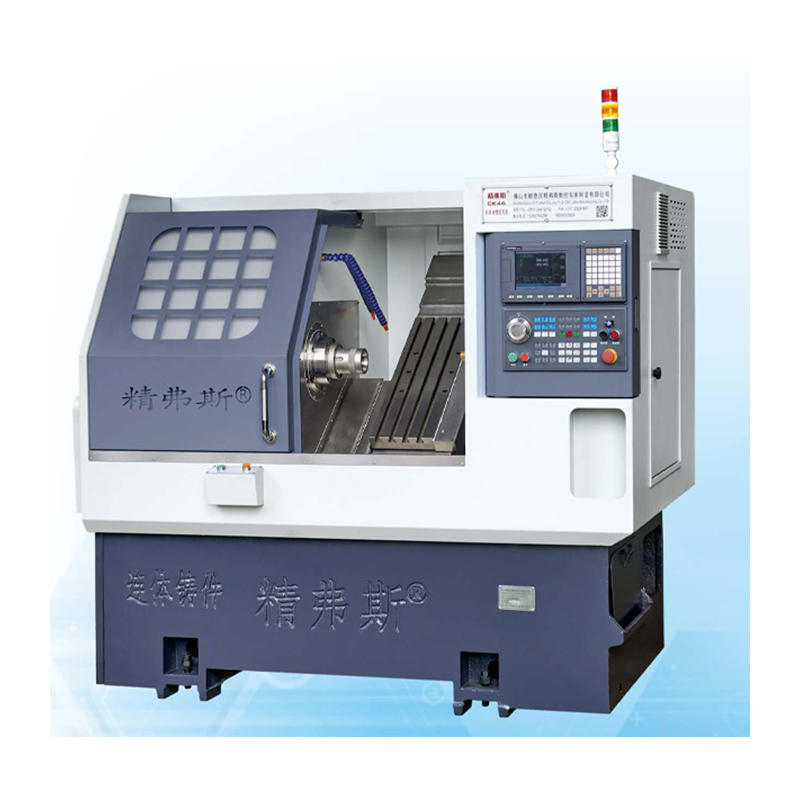

CNC Turn- and Mrequing Machine

Jingfusi® CNC Turning and Milling Machine is de ultieme oplossing voor precisie -metaalbewerking. Of u nu complexe componenten of eenvoudige onderdelen wilt produceren, onze machine is ontworpen om aan uw productiebehoeften te voldoen. Met zijn geavanceerde functies en hoogwaardige componenten is onze CNC Turning and Milling Machine de perfecte keuze voor bedrijven die hun productieproces willen stroomlijnen.

Model:CK76DTY

Stuur onderzoek

Productomschrijving

Nauwkeurige bewerking voor verbeterde productiviteit

Onze CNC Turn- and Milling Machine is ontworpen voor precisie en nauwkeurigheid. Het maakt gebruik van geavanceerde technologie om ervoor te zorgen dat elk geproduceerde onderdeel van de hoogste kwaliteit is. Met zijn precieze bewerkingsmogelijkheden werkt onze machine snel, waardoor u tijd bespaart en uw productiviteit verhoogt. Bovendien kunt u met zijn gebruiksvriendelijke interface met gemak uw banen instellen en uitvoeren.

Veelzijdigheid voor verschillende toepassingen

Onze CNC Turn- and Milling Machine is veelzijdig en kan een breed scala aan toepassingen verwerken. Het is specifiek ontworpen om componenten van verschillende complexiteit aan te kunnen, waardoor het de ideale machine is voor fabrikanten die verschillende onderdelen produceren. Of u nu complexe ruimtevaartcomponenten of eenvoudige mechanische onderdelen produceert, onze machine kan uw behoeften aan.

Kosteneffectieve oplossing voor kleine en grote fabrikanten

Onze CNC Turn- and Milling Machine is een kosteneffectieve oplossing voor kleine en grote bedrijven. De geavanceerde functies maken het de perfecte investering voor bedrijven die hun operationele kosten willen verlagen en tegelijkertijd de productiviteit willen verhogen. Met zijn onderhoudsarme kosten kan onze machine u helpen geld te besparen op reparaties, terwijl de efficiënte prestaties ervoor zorgen dat u in minder tijd meer onderdelen kunt produceren.

Geavanceerde functies voor verbeterde prestaties

Onze CNC Turn- and Milling Machine zit boordevol geavanceerde functies die het de ultieme metaalbewerkingstool maken. Het is uitgerust met hoogwaardige componenten, waaronder een krachtige spindelmotor en zeer nauwkeurige lineaire gidsen, zodat elke taak wordt voltooid met precisie en efficiëntie. Bovendien zorgt het flexibele gereedschapssysteem mogelijk voor snelle gereedschapswijzigingen, het stroomlijnen van het productieproces en het verminderen van downtime.

Concluderend is onze CNC -draaiende en freesmachine de ultieme oplossing voor precisie -metaalbewerking. De geavanceerde functies, hoogwaardige componenten en gebruiksgemak maken het de perfecte keuze voor bedrijven die hun productieproces willen stroomlijnen. Met zijn veelzijdigheid, kosteneffectiviteit en verbeterde prestaties is onze machine de perfecte investering voor elke kleine of grote fabrikant die de productiviteit wil verhogen, de kosten wil verlagen en hoogwaardige componenten wil produceren.

Parameterlijst

item	Model van draaibank	eenheid	CK46DTY	CK52DTY
Verwerkingscope	Maximale rotatiediameter van de spil	mm	Ø 600
	Maximale draaiende buitenste cirkellengte	mm	300
	Maximale staafdiameter	mm	Ø 45	Ø 55
hoofdas	Maximale spindelsnelheid	r/min	6000 (instelling 4500)	4200 (instelling 3500)

	Spindelkoptype		A2-5	A2-6
	Spindel door de gat diameter	mm	Ø 56	Ø 66
voer	X/z/y -as maximale slag	mm	800/400/± 60


	90 ° stroomkop die door het midden van de spil gaat	mm	60
	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 18) / 24 (instelling 18) / 15 (instelling 12)
	X/z/y -asschroefstang	mm	32/32/32
	X/z/y -asrollerspoor	mm	35/35/35
Power torentje	Power Turret Model (Power Turret)	BMT	BMT45, optionele BMT55

	Power Head Collet	IS	ER25
	Grootte vaste gereedschapshouder	mm	25x25
	Boringhouder schacht diameter	mm	Ø25
Stip	Hoofdmotorvermogen/koppel	KW / nm	7,5 kW/rated 47 nm	11 kW/Rated 72nm


	X/z/y -asmotorvermogen/koppel	KW / nm	Yaskawa 1,8 kW/11.5n. Optionele nieuwe generatie2,4 kW/beoordeeld 11,5 nm
	Maximale snelheid van torentje stroommotor	r/min	80000 ° (stroomkop ≤7000 verandering, 90 ° stroomkop ≤6000 verandering)
	Power Head Motor Power/Torque	KW / nm	8,5 kW/nominaal 16,5 nm
	Vermogen/koppel van torentje gereedschap veranderende motor	KW / nm	Nieuwe generatie1,0 kW /3.1nm
ander	Spindel Positionering Remapparaat		hydraulische druk


	Bed neiging	°	35 °
	Machine gereedschap lengte x breedte x hoogte	mm	2200x1500x1900
	Totaal gewicht van de hele machine	Kg	3900 kg
	Totale kracht	kw	15
	Gemiddeld stroomverbruik	KW / H	3

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0035


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Y-as herhaalpositie		Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.004


C -as herhaalpositie		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren	20 boog seconden


C Axis Positie Rotary		Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen	72 boog seconden


Power Head Clamping beat		Kegel beat	0.015

Power Head Clamping beat		Klemmen klemmen	0.01

Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
