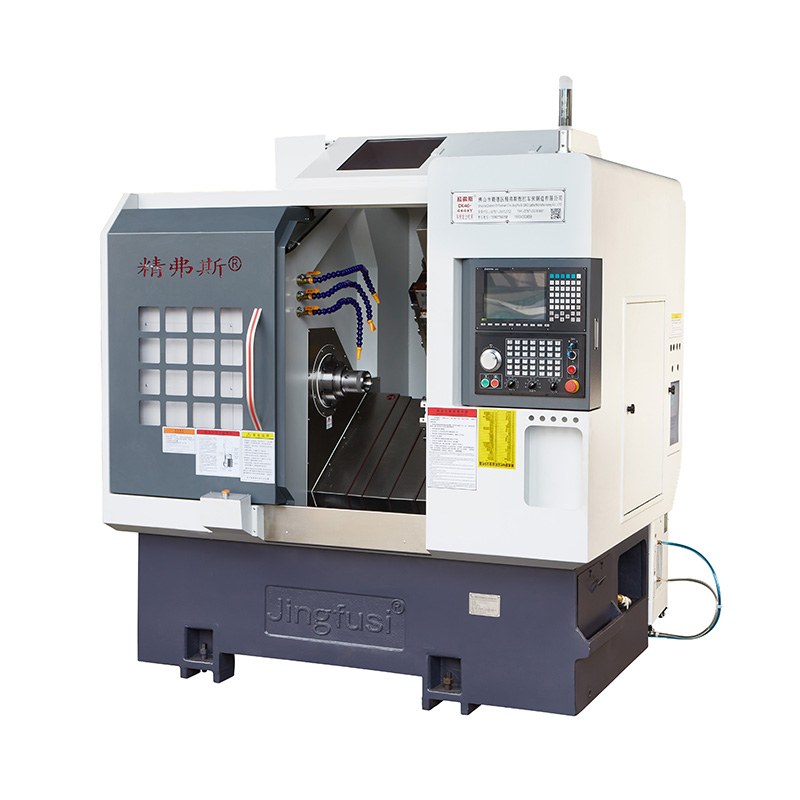

CNC Draai Mache Compound Machining Center

Het CNC Draait Maching Compound Machining Center is ideaal voor het produceren van ingewikkelde en zeer precieze roterende componenten. Het maakt de voltooiing van de meerderheid mogelijk, zo niet alle, van de bewerkingen in een enkele opstelling. Dit garandeert niet alleen precisie, maar verbetert ook de productiviteit en kosteneffectiviteit.

Model:CK46-4+4+Y

Stuur onderzoek

Productomschrijving

Kenmerken van CNC Draai Frees Compound Machining Center:

Minimaliseerde klem: vermindert de behoefte aan meerdere klembewerkingen, waardoor zowel efficiëntie als nauwkeurigheid worden verbeterd.

Snelle gereedschapswijzigingen: ondersteunt wijzigingen in de snelle tool, vereenvoudiging van de gereedschapsopstelling voor gemakkelijkere bewerking.

Uitgebreide bewerking: biedt een reeks functies om samengestelde verwerking van eindvlakken en zijden te vergemakkelijken, waardoor veelzijdige bewerkingsmogelijkheden mogelijk worden.

Machine -reisdiagram

CNC Turning Milling Compound Machining Center

Productdetails

Parameterlijst

item	Model van draaibank	eenheid	CK46-4+4+Y	CK52-4+4+Y
Verwerkingscope	Swing over bed	mm	Ø 500
	Maximale draaiende buitenste cirkellengte	mm	320
	Maximale staafdiameter	mm	Ø 45	Ø 51 ~ 55
hoofdas	Spindelkoptype		A2-5	A2-6

	Spindel door de gat diameter	mm	Ø 56	Ø 66
	Maximale spindelsnelheid	r/min	6000 (ingesteld op 4500)	4500 (ingesteld op 3500)
voer	Effectieve reizen van X/Z/Y -as	mm	800/470/260

	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 18)/24 (instelling 18)/15 (instelling 8)
	X/z/y -asschroefstang	mm	32/32/25
	X/Z/Y -asrail	mm	35/35/25
Messentoren	Acht station torentje	Pc's	8 stations, kunnen worden uitgerust met houders met dubbele gat, optioneel met 12 stations
Krachthoofd	Power Head Tool Holding Form		ER25


	Power Head Tool	Pc's	Z-as 4+x-as 4, met 4 extra vaste gereedschapshouders geïnstalleerd
	Maximale snelheid van vermogenskop	r/min	6000 (ingesteld op 4000), kan vaak worden gebruikt om producten van 4000 te verwerken
	Afstand tussen de power kop as en as	mm	65
elektrische machines	Hoofdmotorvermogen/koppel	KW / nm	Nieuwe generatie 7,5 kW, 47.75 nm. Stalen onderdelen met een verwerkingscapaciteit van meer dan 80 kunnen optioneel worden uitgerust met 11 kW, 70.03 nm

	X/z/y -asmotorvermogen/koppel	KW / nm	1,3 kW/8.39 nm
	X/Z Power Head Motor Power/Torque	KW / nm	1,7 kW/8nm
	Maximale snelheid van de motormotor	r/min	5000
ander	Spindel Positionering Remapparaat		hydraulische druk


	Bed neiging	°	35 °
	Machine gereedschap lengte x breedte x hoogte	mm	2200x1580x1900
	Totaal gewicht van de hele machine	Kg	3430
	Totale kracht	kw	13
	Gemiddeld stroomverbruik	KW / H	2

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0035


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Y-as herhaalpositie		Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.004


C -as herhaalpositie		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren	20 boog seconden


C Axis Positie Rotary		Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen	72 boog seconden


Power Head Clamping beat		Kegel beat	0.015

Power Head Clamping beat		Klemmen klemmen	0.01

Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
