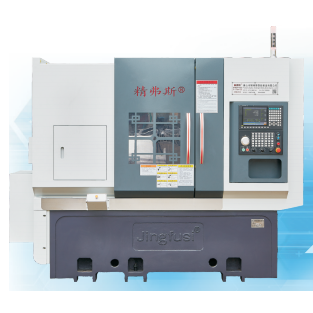

CNC Turret Type Automatische draaibank

We stellen u graag kennis aan de high-end CNC Turret-type automatische draaibank van Jingfusi®, gericht op het verdiepen van uw kennis van dit uitzonderlijke product. We verwelkomen zowel onze nieuwe en gewaardeerde klanten van harte om hun partnerschap met ons voort te zetten terwijl we samen naar een betere toekomst streven.

Model:CK52T-600

Stuur onderzoek

Productomschrijving

U bent van harte uitgenodigd om onze fabriek te bezoeken en de nieuwste, concurrerend geprijsde en topkwaliteit Jingfusi® CNC Turret Type automatische draaibank te verkennen, die momenteel veel vraagt. We verwachten gretig de kans om met u samen te werken.

CNC Turret Type Automatische draaibankproductdetails

CNC Turret Type Automatische draaibank Parameterlijst

project	Inhoud	eenheid	CK52T-600	CK76T-600	CK46T-600
Verwerkingscope	Maximale rotatiediameter van de spil	mm	Ø 800
	bloktype	mm	Ø 180 ~ 400
	Maximale draailengte	mm	560
	Maximale staafdiameter	mm	Ø 51 ~ 55	Ø 72	Ø 45
hoofdas	Spindelkoptype		A2-6	A2 -8	A2-5
	Spindel door de gat diameter	mm	Ø 66	Ø 86	Ø 56
	Maximale spindelsnelheid	r/min	4200	3200	6000
	Spindel set snelheid	r/min	1 ~ 3500	1 ~ 2500	1 ~ 4500
voer	Maximale reizen van X/Z -as	mm	230/600
	Z-as effectieve beroerte	mm	570
	Maximale snelle beweging van X/Z -as	M/My	24
	X/Z -asinstelling voor snelle beweging	M/My	16/18
	X/Z -asrolschroef specificaties	mm	40
	X/Z -asspecificaties	mm	35/45
Twaalf positie Servo Turret	Twaalf positie Servo Torret Center Hoogte		100
	Messtoren tegenoverrand (buitendiameter)	mm	385
	Middelste hoogte van torentje	mm	100
	Aantal torentje messen	repareren	12
	Interferentiediameter van aangrenzende gereedschapsverwerking	mm	Ø180
	Grootte vaste gereedschapshouder	mm	25x25
	Meshoudergreep diameter	mm	Ø25
elektrische machines	Hoofdmotorvermogen/koppel	KW / nm	11 kW/Rated 72nm	15 kW/nominale 98 nm	7,5 kW/rated 47 nm
	X/z-as motorvermogen/koppel	KW / nm	Yaskawa 1,8 kW/11.5 nm. Optionele nieuwe generatie 2,4 kW/nominaal 11,5 nm
	Vermogen/koppel van torentje gereedschap veranderende motor	KW / nm	Nieuwe generatie 1,0 kW/3.1 nm
	Koelsysteem motorvermogen	Kw	0.3
	Hoge drukkoelsysteem motorvermogen	Kw	3
Stip	Tailstock -slag	mm	420
	Maximale slag van afwijzingsinstelling Pin	mm	100
	Staartegelevelopvangingspeld -station formulier		Hydraulische, sterke stijfheid
	Stapstop de bovenste naald kegelgat taps toelopen	Mk	MOHS 5 #, zwaait of kromt niet tijdens precisie -bewerking.
	Maximale afstand tussen tip en chuck	mm	690
ander	Bed neiging	°	30 ° of 15 °
	Machine gereedschap lengte x breedte x hoogte	mm	2500x1600x1700
	Totaal gewicht van de hele machine	Kg	Het totale gewicht van de gehele machine is 4500 kg, met een optioneel totaal gewicht van 3500 kg, min 10000 yuan
	Totale kracht	kw	20
	Gemiddeld stroomverbruik	KW / H	3

CNC Turret Type Automatische draaibank Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Detectiemethode	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0025


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.0025


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.0025


Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
