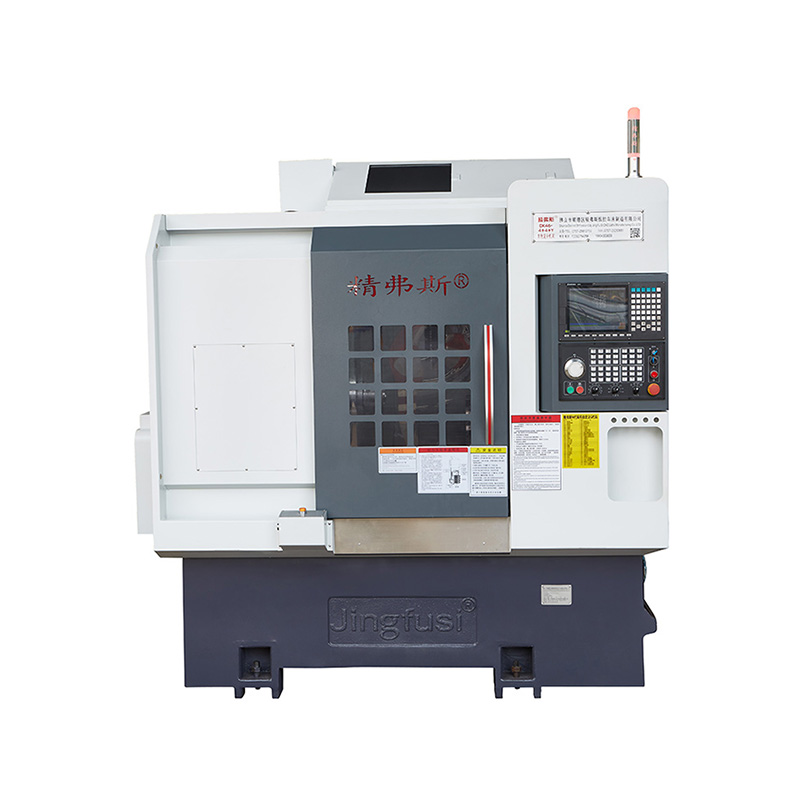

Economische turn-mill bewerkingsmachine

De Jingfusi® Economical Turn-Mill Machinevorderingsmachine is ontworpen met een krachtig spindelrem hulpmechanisme om de stijfheid tijdens de verwerking van onderdelen te verbeteren. Het directe gereedschapsveranderingssysteem bespaart de gecompliceerde stappen van de procedure voor het wijzigen van het gereedschap en verkort de looptijd van het veranderen van tools, het bereiken van efficiënte verwerking en het besparen van kosten voor gebruikers.

Model:CK76DTY

Stuur onderzoek

Productomschrijving

De Jingfusi® Economical Turn-Mill Machination Machine is een 3-assige (X, Y, Z) multi-station computer numeriek gecontroleerde draai- en freescomplex Lathe. Het integreert draaien, frezen, boren, saai, tikken en andere functies in één apparaat. Het kan eind- en zijmalen, boren, tikken en andere gecombineerde verwerking uitvoeren. Het is vooral geschikt voor het verwerken van enkele roterende onderdelen met complexe vormen en hoge precisievereisten. Het kan alle of de meeste verwerkingsstappen in één klem voltooien. Zorg voor nauwkeurigheid, verbetert de efficiëntie en verlagen de kosten.

Jingfusi® Machine Travel Diagram

Productdetails

Parameterlijst

item	Model van draaibank	eenheid	CK52DTY	CK76DTY	CK46DTY
Verwerkingscope	Maximale rotatiediameter van de spil	mm	Ø 700
	Maximale draaiende buitenste cirkellengte	mm	520
	Maximale staafdiameter	mm	Ø 55	Ø 72	Ø 45
hoofdas	Maximale spindelsnelheid	r/min	4200 (instelling 3500)	3200 (instelling 2000)	6000 (ingesteld 4500)
	Spindelkoptype		A2 - 6	A2 -8	A2 - 5
	Spindel door de gat diameter	mm	Ø 66	Ø 86	Ø 56
voer	X/z/y -as maximale slag	mm	260/500/± 60
	90 ° stroomkop die door het midden van de spil gaat	mm	30
	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 16)/ 24 (instelling 16)/ 14 (instelling 8)
	X/z/y -asschroefstang	mm	40
	X/z/y -asrollerspoor	mm	35/45/35
Power torentje	Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	IS	ER32
	Grootte vaste gereedschapshouder	mm	25x25
	Boringhouder schacht diameter	mm	Ø32
elektrische machines	Hoofdmotorvermogen/koppel	KW / nm	11 kW/Rated 72nm	15 kW/nominale 98 nm	7,5 kW/rated 47 nm
	X/z/y -asmotorvermogen/koppel	KW / nm	Yaskawa 2,9 kW /18.6nm, optional nieuwe generatie3,1 kW /15 nm
	Power/koppel van torentje stroommotor	KW / nm	Nieuwe generatie 3,1 kW/15 nm
	Maximale snelheid van torentje stroommotor	r/min	6000 (instelling 4000), Gemeenschappelijke Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15 nm
	Vermogen/koppel van torentje gereedschap veranderende motor	KW / nm	Nieuwe generatie1,0 kW /3.1nm
Stip	Tailstock -slag	mm	520
	Maximale hydraulische slag van de achtergrond	mm	100
	Stapstop de bovenste naald kegelgat taps toelopen	Mk	Mohs 5#
	Maximale afstand tussen tip en chuck	mm	690
ander	Spindel Positionering Remapparaat		Hydraulisch, optioneel programmeerbaar
	Bed neiging	°	30 ° of 15 °
	Machine gereedschap lengte x breedte x hoogte	mm	2500x1680x1900
	Totaal gewicht van de hele machine	Kg	5000 kg
	Totale kracht	kw	20
	Gemiddeld stroomverbruik	KW / H	3

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Detectiemethode	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0035


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Y-as herhaalpositie		Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.004


C -as herhaalpositie		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren	20 boog seconden


C Axis Positie Rotary		Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen	72 boog seconden


Power Head Clamping beat		Kegel beat	0.015

Power Head Clamping beat		Klemmen klemmen	0.01

Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
