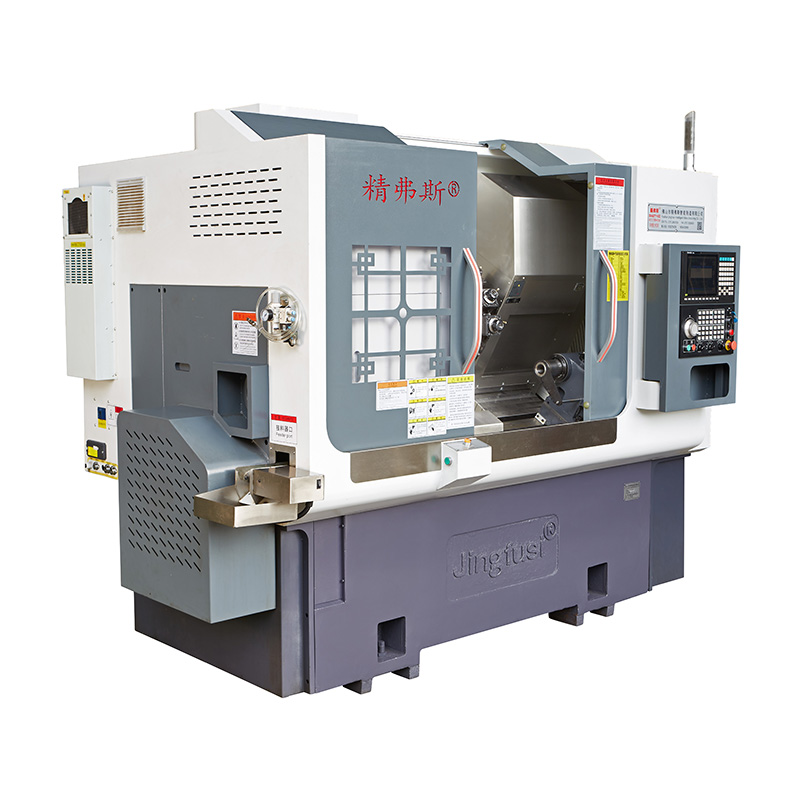

  • Hoge snelheid Power Turret draai- en freesmachine - 0 Hoge snelheid Power Turret draai- en freesmachine - 0

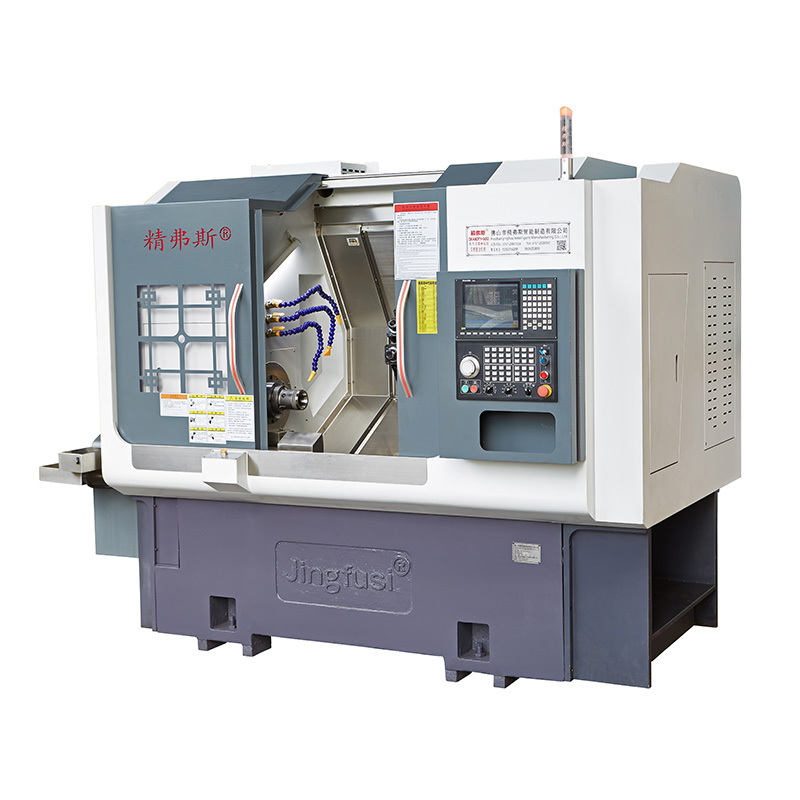

  • Hoge snelheid Power Turret draai- en freesmachine - 1 Hoge snelheid Power Turret draai- en freesmachine - 1

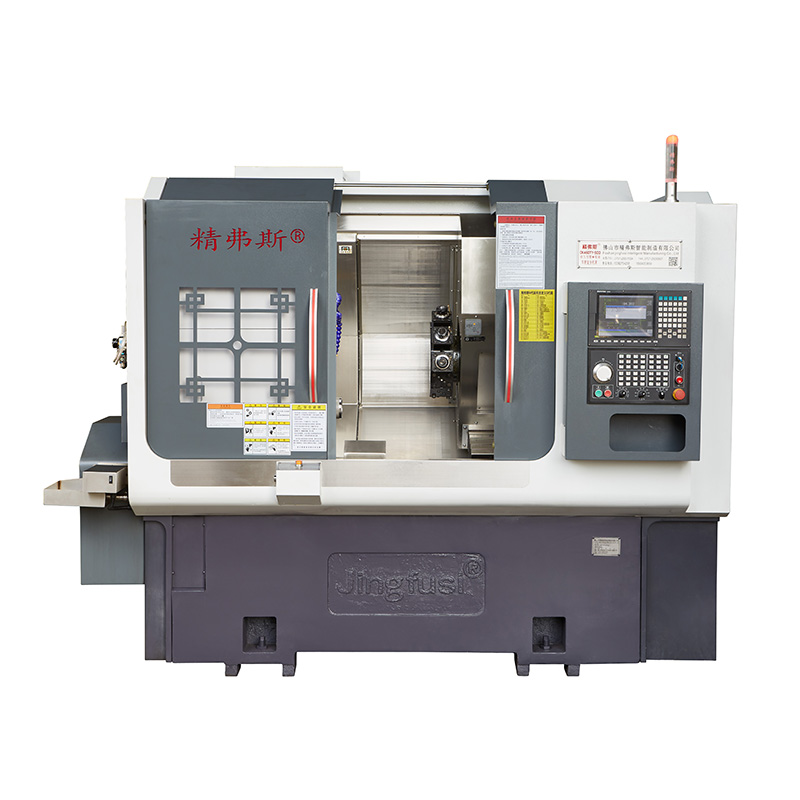

  • Hoge snelheid Power Turret draai- en freesmachine - 2 Hoge snelheid Power Turret draai- en freesmachine - 2

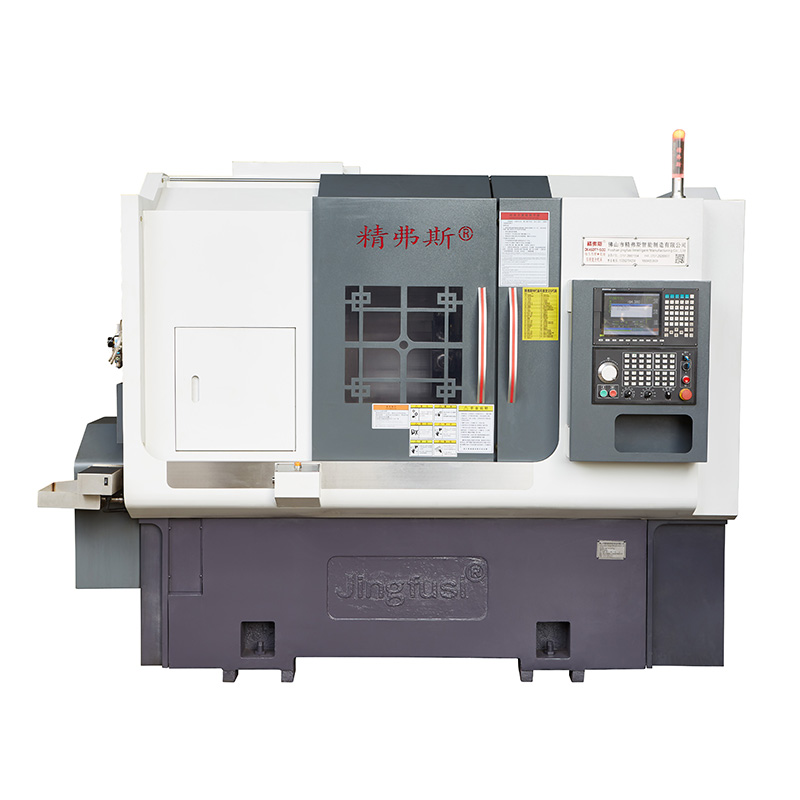

  • Hoge snelheid Power Turret draai- en freesmachine - 3 Hoge snelheid Power Turret draai- en freesmachine - 3

Hoge snelheid Power Turret draai- en freesmachine

Deze Jingfusi® hogesnelheids-draai- en freesmachines kunnen zowel draai- als freesbewerkingen uitvoeren op een breed scala aan materialen, waaronder metalen, kunststoffen en meer. Draaien wordt gebruikt voor cilindrische onderdelen, terwijl frezen wordt gebruikt voor vlakke of voorgevormde oppervlakken.

Model:CK46DTY

Stuur onderzoek

Productomschrijving
De ingfusi® High-speed Power Turret Draai- en Freesmachine is een veelzijdig CNC-bewerkingsgereedschap dat is ontworpen voor snelle en nauwkeurige bewerking. Het is met name geschikt voor de productie van componenten met ingewikkelde kenmerken en veeleisende specificaties.
Reisdiagram van de machine



Productdetails



Parameterlijst

item Model van draaibank eenheid CK46DTY CK52DTY
Verwerkingsbereik Maximale rotatiediameter van de spil mm Ø600
Maximale lengte van de buitencirkel mm 300
Maximale staafdiameter mm Ø45 Ø55
Hoofdas Maximaal spiltoerental toerental 6000 (instelling 4500) 4200 (instelling 3500)
Type spindelkop
A2-5 A2-6
Doorgangsgatdiameter van de spindel mm Ø56 Ø66
voer Maximale slag X/Z/Y-as mm 800/400/±60
90 ° aandrijfkop die door het midden van de spil gaat mm 60
Maximale snelle beweging van X/Z/Y-as m/min 24(instelling 18) / 24(instelling 18) /15(instelling 12)
X/Z/Y-as schroefstang mm 32/32/32
X/Z/Y-as rollenbaan mm 35/35/35
Machtskoepel
 Machtskoepelmodel (motorkoepel) BMT BMT45, optionele BMT55
Spantang met elektrische kop IS ER25
Vaste maat gereedschapshouder mm 25X25
Diameter van de schacht van de boringhouder mm Ø25
Losse kop Vermogen/koppel hoofdmotor kW/Nm 7,5 kW/nominaal 47 Nm 11 kW/nominaal 72 Nm
Motorvermogen/koppel X/Z/Y-as kW/Nm Yaskawa 1,8 kW/11,5 N. Optioneel nieuwe generatie 2,4 kW/nominaal 11,5 Nm
Maximale snelheid van de krachtmotor van de toren toerental 80.000 ° (stroomkop ≤7000 verandering, 90 ° stroomkop ≤6000 verandering)
Vermogen/koppel motorkop kW/Nm 8,5 kW/nominaal 16,5 Nm
Vermogen/koppel van motor voor het wisselen van revolvergereedschap kW/Nm Nieuwe generatie 1,0 KW /3,1NM
ander Reminrichting voor spindelpositionering
hydraulische druk
Helling van het bed ° 35°
Lengte van gereedschapsmachine X breedte X hoogte mm 2200X1500X1900
Totaalgewicht van de gehele machine KG 3900KG
Totale kracht kW 15
Gemiddeld stroomverbruik kW/u 3

Nauwkeurigheid van werktuigmachines

Machinenauwkeurigheid, Jingfus-factorstandaard:
Belangrijk testitem Schematisch diagram Fabrieksstandaard
Spindel radiale slag Detecteer het uitlopen van de buitenste kegel 0.0035
Herhaalpositie op de X-as Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. 0.003
Herhaalpositie van de Z-as
Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. 0.003
Herhaalpositie van de Y-as Detecteer herhaalde positionering op de Y-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. 0.004
Herhaalpositie C-as Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en detecteer vervolgens de herhaalde positionering 20 boogseconden
C-aspositie roterend   Detecteer de willekeurige positienauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en controleer vervolgens de herhaalde instellingen 72 boogseconden
Klemslag van de krachtkop Kegel klopt 0.015
Klemslag van de krachtkop
Klemmend kloppen 0.01
Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen.
