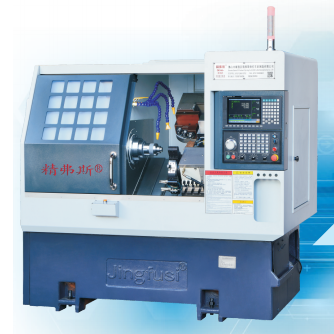

Binnenste draai- en freesmachine met drie curven

Jingfusi® binnenste draai- en freesmachine met drie curven is een gespecialiseerd bewerkingsgereedschap dat wordt gebruikt voor de precisiebewerking van binnengroeven met drie gebogen of voorgevormde oppervlakken. Deze binnenste draai- en freesmachine met drie curven wordt vaak gebruikt in industrieën die de productie vereisen van complexe onderdelen met binnengroeven of profielen die niet gemakkelijk kunnen worden gemaakt met conventionele bewerkingsmethoden.

Model:CK46-3+2

Stuur onderzoek

Productomschrijving

Hoewel deze machines voornamelijk worden gebruikt voor het bewerken van binnengroeven, kunnen ze ook andere bewerkingen aan, waardoor ze veelzijdig zijn voor een breed scala aan toepassingen. Industrieën zoals de lucht- en ruimtevaart, de productie van medische apparatuur, de automobielsector en de precisietechniek vertrouwen vaak op deze machines om ingewikkelde en uiterst nauwkeurige componenten te produceren. Binnenste draai- en freesmachines met drie curven kunnen verschillende materialen verwerken, waaronder metalen, kunststoffen en composieten, afhankelijk van de specifieke bewerkingsbehoeften.

Reisdiagram van de machine

Productdetails

Parameterlijst

Item	eenheid	Specificatie
Max. draaidiameter	mm	250
Max. schommel diam. over draaibank	mm	Ø500
Max. draaidiameter door sledebed	mm	Ø160
Schuine bedgraad	rang	35°
Effectieve verplaatsing op de X-as	mm	1000
Effectieve verplaatsing op de Z-as	mm	400
X/Z-as max. hoge reissnelheid	m/min	24
Basisgedeelte van gietijzer	㎡	1,8 x 1,1
Machinegrootte: L x B x H	mm	2100x 1580x1800
Nettogewicht machine	kg	2600
gereedschap nr.	stuks	8
Vierkant gereedschap	mm	20 x 20
Afmeting gatenmes	mm	Ø20
Totaal paard	kW	13
Gemiddeld stroomverbruik	kW/u	2
Vorm van het spindelvlak		A2-5
Spilsnelheid	toerental	6000
Instelling van de spilsnelheid	toerental	1-4500
Spindel nominaal koppel	Nm	35 Nm (1500 tpm)
Maximale staafdiameter	mm	Ø45

Nauwkeurigheid van werktuigmachines

Machinenauwkeurigheid, Jingfus-factorstandaard:
Belangrijk testitem	Schematisch diagram	Fabrieksstandaard


Spindel radiale slag,		Detecteer het uitlopen van de buitenste kegel	0.0035


Herhaalpositie X-as，X		Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering.	0.003


Z-as herhalingspositie，Z		Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering.	0.003


Herhaalpositie C-as，C		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en detecteer vervolgens de herhaalde positionering	20 boogseconden


C-aspositie roterend, C		Detecteer de willekeurige positienauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en controleer vervolgens de herhaalde instellingen	72 boogseconden


Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen.
