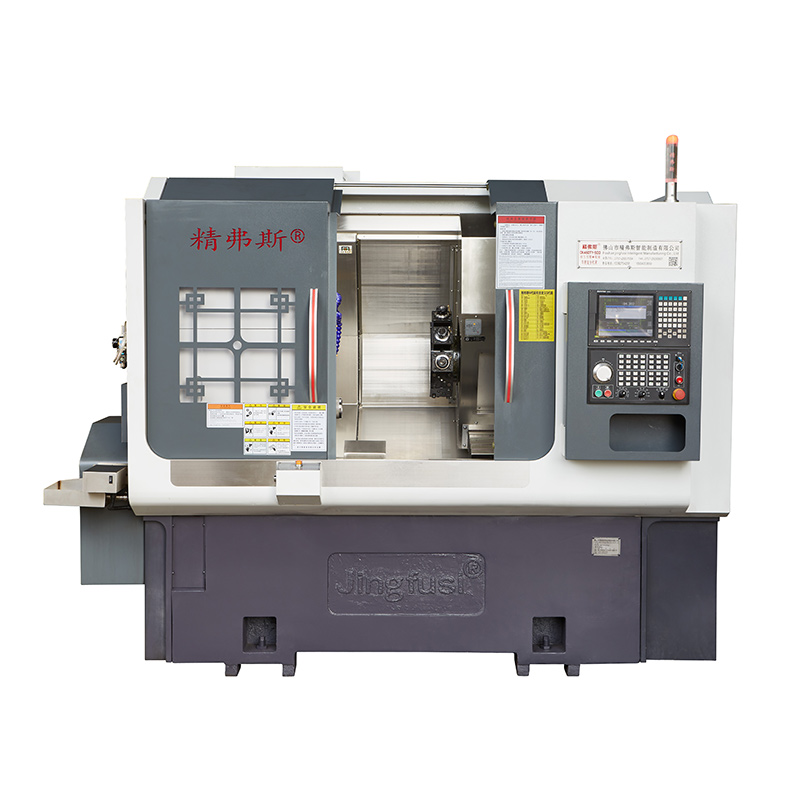

Multi-tasking Turning and Freiling CNC Machine

Introductie van de Multi-Tasking Turn and Milling CNC-machine-de perfecte oplossing voor het bewerken van complexe componenten met een hoge precisie en efficiëntie. Deze CNC Turn & Milling Centers is gebouwd om zowel omdraaiende als frees te verwerken, waardoor het een veelzijdige toevoeging is aan elke CNC -winkel.

Model:CK46DTY

Stuur onderzoek

Productomschrijving

Een van de belangrijkste kenmerken van deze multitasking CNC -draaibank is het vermogen om meerdere bewerkingen uit te voeren op een enkel werkstuk, wat de installatietijd aanzienlijk verkort en de productiviteit verhoogt. Het geavanceerde CNC-systeem zorgt elke keer voor consistente en precieze resultaten, waardoor het een ideale keuze is voor productie met een groot volume.

De Multi-Tasking Turning and Milling CNC-machine is in staat om een breed scala aan materialen te verwerken, van kunststoffen tot metalen en alles daartussenin. De robuuste constructie zorgt voor uitzonderlijke duurzaamheid en langdurige prestaties, terwijl het ergonomische ontwerp het gemakkelijk maakt om te bedienen en te onderhouden.

Deze CNC Multitask Mill Turn -machine wordt geleverd met een reeks standaard- en optionele functies om aan uw specifieke bewerkingsbehoeften te voldoen. De krachtige spindel en geavanceerde snijgereedschappen leveren uitzonderlijke snelheid en nauwkeurigheid, terwijl de automatische toolwisselaar snel en eenvoudige gereedschapswijzigingen mogelijk maakt zonder enige onderbreking van het bewerkingsproces.

Of u nu complexe componenten bewerkt voor ruimtevaart, defensie, automotive of een andere industrie, de CNC Multi-Tasking Turning Center Machine is de perfecte keuze. Met zijn superieure prestaties, veelzijdigheid en betrouwbaarheid, zal deze machine zeker uw verwachtingen overtreffen en u helpen uw bewerkingsmogelijkheden naar het volgende niveau te brengen.

Samenvattend is de multi-tasking Turning and Milling CNC-machine een spelveranderende toevoeging aan elke CNC-winkel. Het biedt ongeëvenaarde prestaties, precisie en efficiëntie, waardoor het de perfecte oplossing is voor al uw bewerkingsbehoeften. Mis de mogelijkheid om uw bedrijf niet naar een hoger niveau te tillen-investeer vandaag in de 5 Axis Multi-Tasking CNC-machine!

Machine -reisdiagram

Automatic Turret Turning and Milling Machine

Productdetails

Parameterlijst

item	Model van draaibank	eenheid	CK52DTY	CK76DTY	CK46DTY
Verwerkingscope	Maximale rotatiediameter van de spil	mm	Ø 700
	Maximale draaiende buitenste cirkellengte	mm	520
	Maximale staafdiameter	mm	Ø 55	Ø 72	Ø 45
hoofdas	Maximale spindelsnelheid	r/min	4200 (instelling 3500)	3200 (instelling 2000)	6000 (ingesteld 4500)
	Spindelkoptype		A2 - 6	A2 -8	A2 - 5
	Spindel door de gat diameter	mm	Ø 66	Ø 86	Ø 56
voer	X/z/y -as maximale slag	mm	260/500/± 60
	90 ° stroomkop die door het midden van de spil gaat	mm	30
	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 16)/ 24 (instelling 16)/ 14 (instelling 8)
	X/z/y -asschroefstang	mm	40
	X/z/y -asrollerspoor	mm	35/45/35
Power torentje	Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	IS	ER32
	Grootte vaste gereedschapshouder	mm	25x25
	Boringhouder schacht diameter	mm	Ø32
elektrische machines	Hoofdmotorvermogen/koppel	KW / nm	11 kW/Rated 72nm	15 kW/nominale 98 nm	7,5 kW/rated 47 nm
	X/z/y -asmotorvermogen/koppel	KW / nm	Yaskawa 2,9 kW /18.6nm, optional nieuwe generatie3,1 kW /15 nm
	Power/koppel van torentje stroommotor	KW / nm	Nieuwe generatie 3,1 kW/15 nm
	Maximale snelheid van torentje stroommotor	r/min	6000 (instelling 4000), Gemeenschappelijke Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15 nm
	Vermogen/koppel van torentje gereedschap veranderende motor	KW / nm	Nieuwe generatie1,0 kW /3.1nm
Stip	Tailstock -slag	mm	520
	Maximale hydraulische slag van de achtergrond	mm	100
	Stapstop de bovenste naald kegelgat taps toelopen	Mk	Mohs 5#
	Maximale afstand tussen tip en chuck	mm	690
ander	Spindel Positionering Remapparaat		Hydraulisch, optioneel programmeerbaar
	Bed neiging	°	30 ° of 15 °
	Machine gereedschap lengte x breedte x hoogte	mm	2500x1680x1900
	Totaal gewicht van de hele machine	Kg	5000 kg
	Totale kracht	kw	20
	Gemiddeld stroomverbruik	KW / H	3

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Detectiemethode	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0035


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Y-as herhaalpositie		Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.004


C -as herhaalpositie		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren	20 boog seconden


C Axis Positie Rotary		Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen	72 boog seconden


Power Head Clamping beat		Kegel beat	0.015

Power Head Clamping beat		Klemmen klemmen	0.01

Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
