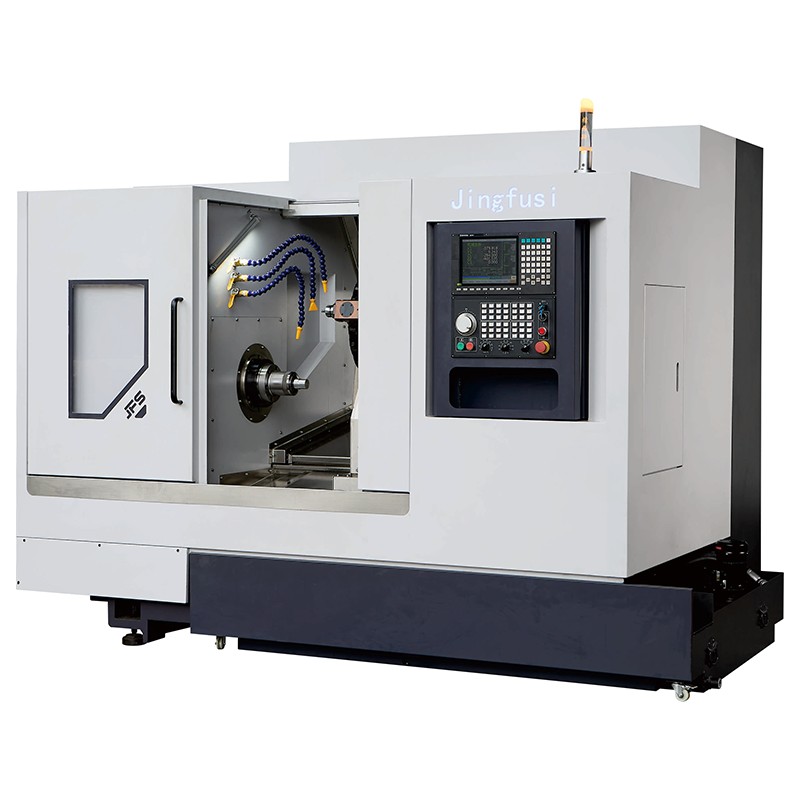

Machtsrevolver CNC-draaibank CK46 52 76DT

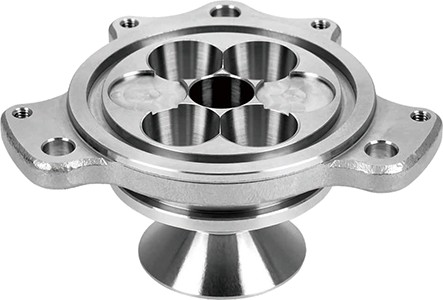

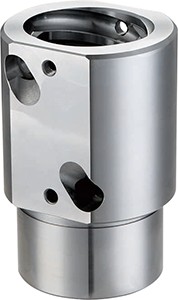

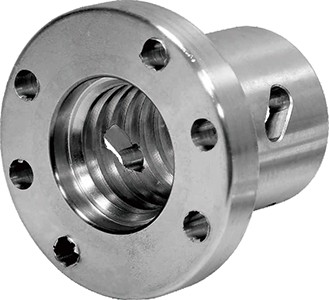

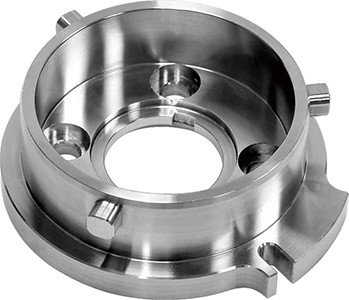

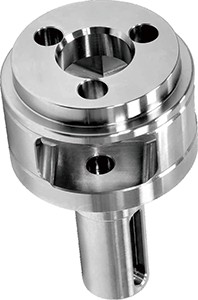

Jingfusi produceert hoogwaardige Power Turret CNC-draaibank CK46 52 76DT. We kiezen ervoor om tandwielloze moduletransmissie toe te passen, die de warmtebron uit de bron elimineert en bevorderlijk is voor een stabiele garantie van de nauwkeurigheid van de bewerking. De machine integreert frees- en draaifuncties en kan op flexibele wijze complexe materialen verwerken, zoals roestvrij staal, titaniumlegering, koolstofstaal, enz.

Model:CK46/52/76DT

Stuur onderzoek

Productomschrijving

Jingfusi Power Turret CNC-draaibank CK46 52 76DT uit de Chinese fabriek is uitgerust met twee krachtige krachtkoppen, de maximale snelheid van 0 ° krachtkop onder normale werkomstandigheden kan 8000 RPM bereiken, en de 90 ° krachtkop kan 6500 RPM bereiken.

Producteigenschap

Onder het uitgangspunt van een consistente vorm, gietorganisatie, verouderingsbehandeling en assemblagenauwkeurigheid hebben de virtuele Y-as en de verticale Y-as hun eigen voordelen: de stijfheid van de virtuele Y-as is beter, de aanpassing van de ronding is zorgeloos; De verticale Y-asslag is eenvoudig uit te breiden, de bewerkingsafwerking is beter, de programmeerproblemen zijn laag en de start is snel.

Het spaanverwijderingssysteem maakt gebruik van een geïntegreerd ontwerp van zij- en achterkant, flexibele installatiemodus, geschikt voor verschillende productiescenario's. Bovendien is het hele gietstuk gegloeid, trillingsveroudering en andere meerkanaals procesbehandelingen om een stabiele werking van de apparatuur op de lange termijn te garanderen en de levensduur van de hele machine effectief te verlengen.

Belangrijkste specificatie

Model van draaibank		Schijf	CK46DT virtuele Y	CK52DT virtuele Y	CK76DT virtuele Y	Remart
Verwerkingscapaciteit	Maximale draaidiameter boven bed	mm	700	ø700	700
	Maximale draaidiameter	mm	Q300	0300	Ø300
	Max.draailengte	mm	480	480	480
Spindel	spindel hydraulische boorkop	8"	6"	8”	10"
	pindle middenhoogte vanaf de grond	mm	1050	1050	1050
	Spindel neus	-	A2-5	A2-6	r/mm
	Diameter van de spindelboring	mm	Ø56	066	Q86
	Maximale staafmateriaaldiameter	mm	Ø45	051	072
	Maximaal spiltoerental	toerental	4500	4000	2000
	Vermogen/koppel van de spilmotor	11 /75	BMT45-16T	22 kW/170 N.m	22 kW/170 N.m
	Model met elektrisch torentje		BMT45-16T	BMT55-16T	BMT55-16T
Machtskoepel	bekijk de maximale snelheid van de motorvermogen/orgue	Kw/N.m7	7,5KW/22N.of 11KW/42Nm	7,5 kW/22N, of 11 kW/42 Nm	75 kW/22 Nm of 1 kW/42 Nm
Machtskoepel	Maximale staafmateriaaldiameter	r/mm	8000 of 6000	8000 of 6000	8000 of 6000
X/Z/Y-as voeding	×ZN-as Max.snelle rijsnelheid	m/mijn	24	24	24
	×ZY-xis motorvermogen/koppel	11 /75	3,1 kW/15 Nm	3,1 kW/15 Nm	3,1 kW/15 Nm
	×ZY-as C3-grad bll-schroeven	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-as rolgeleiderails	-	35/45/45	35/45/45	35/45/45
	Effectieve verplaatsing van Xaxis	mm	500	500	500
	Effectieve slag op de Z-as	mm	530	530	530
	Interpolatie Y-as effectieve verplaatsing	mm	+48,-52	+48,-52	+48,-52
	De interpolatie Y-as 90°-krachtkop loopt door het midden van de spil	mm	60	70	70
Specificaties van apparatuur	Nettogewicht machine	kg	5000	5000	5100
	Totaal machinevermogen	kg	34	37	37
	Machine L×B×H	mm	2600×2050×2040	2600×2050×2040	2600×2050×2040

De werktuigmachine wordt voortdurend geoptimaliseerd; raadpleeg de werkelijke gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK46DT virtuele Y	CK52DT virtuele Y	CK76DT virtuele Y
Hoofdspil	Mechanische spindel	●	●	●
Hoofdspil	Elektrische spindel	O	O	O
controleur	SYNTEC-controller	●	●	●
Voedingsas	Kw/N.m	O	O	O
Voedingsas	SYNTEK	●	●	●
Turrett	Hogesnelheidsmotorrevolver met directe aandrijving	●	●	●
	Taiwan Maikun machtskoepel	O	O	O
	Duitse Paitech-motorkoepel	O	O	O
Klemmen	Trek de klem terug	●	●	●
Klemmen	Chuck	O	O	O
Hulpapparatuur	Apparaat voor het verzamelen van onderdelen	O	O	O
	Voedingsapparaat	O	O	O
	Spaan transportband	O	O	O
	Geautomatiseerde robot	O	O	O
	Olienevelafscheider	O	O	O
