Machtsrevolver CNC-draaibank CK52 76DTW

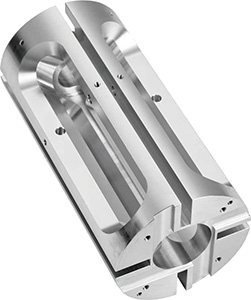

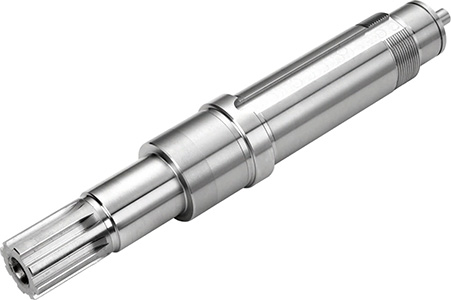

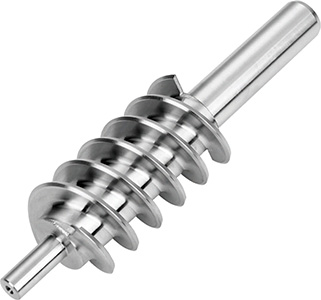

Onze Power Turret CNC-draaibank CK46 52DTY uit de Jingfusi-fabriek is erg populair op de markt. De machine integreert frees- en draaifuncties en kan op flexibele wijze complexe materialen verwerken, zoals roestvrij staal, titaniumlegering, koolstofstaal, enz. Welkom bij het bekijken en bestellen van de fabriek!

Model:CK52/76DTW

Stuur onderzoek

Productomschrijving

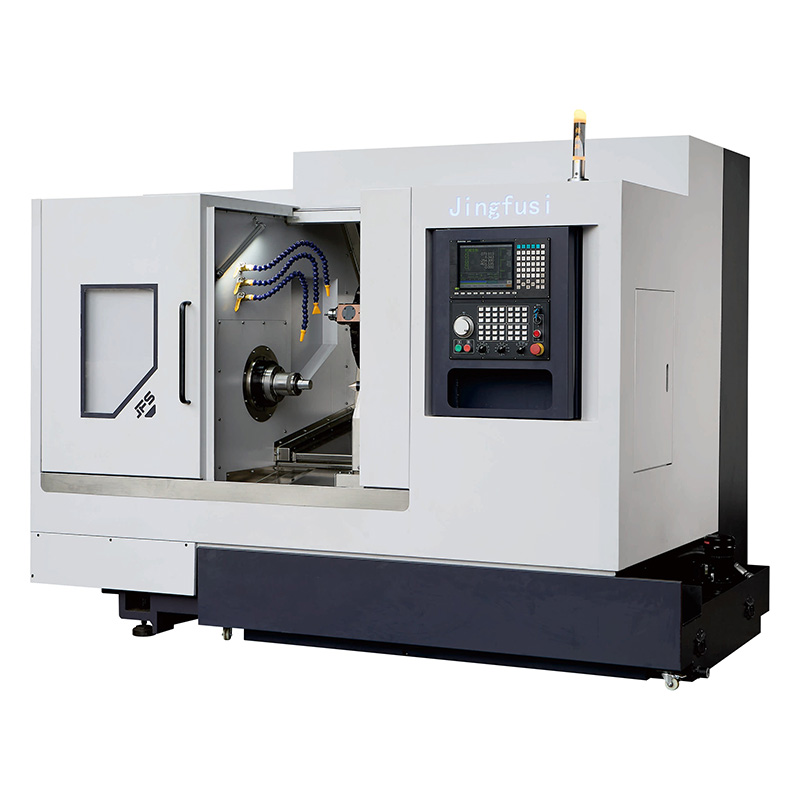

Jingfusi duurzame Power Turret CNC-draaibank CK52 76DTW is uitgerust met een dubbele krachtige aandrijfkop, 0 ° aandrijfkop onder normale omstandigheden tot 8000 tpm, 90 ° aandrijfkop tot 6500 tpm, efficiënte aanpassing aan bewerkingsbehoeften. De gereedschapshouder maakt gebruik van een tandwielloos moduletransmissieontwerp om de invloed van de warmtebron te elimineren en de bewerkingsnauwkeurigheid stabiel te garanderen.

Onder het uitgangspunt van een consistente configuratie, gietstructuur, verouderingsbehandeling en assemblagenauwkeurigheid hebben de virtuele Y-as en de verticale Y-as hun eigen voordelen: de stijfheid van de virtuele Y-as is hoger, de aanpassing van de ronding is handiger; De verticale Y-asslag is eenvoudig uit te breiden, de oppervlakteafwerking is beter en de programmering is eenvoudiger.

Het spaanverwijderingssysteem heeft een geïntegreerd ontwerp aan de zijkant en achterkant, een flexibele installatiemodus en past zich aan verschillende werkplaatsindelingen aan. Bovendien wordt het hele gietstuk van de machine gegloeid, trillingsveroudering en andere meerkanaals procesbehandelingen om een stabiele werking van de apparatuur op de lange termijn te garanderen en de levensduur effectief te verlengen.

Belangrijkste specificatie

Model van draaibank		eenheid	CK52DTW-interpolatie Y	CK76DTW-interpolatie Y	Remart
Verwerkingscapaciteit	Max. zwenkdiameter over bed	mm	ø700	Ø700
	Maximale draaidiameter	mm	Ø300	Ø300	Schijf
	Max.draailengte	mm	480	480
	spindel hydraulische boorkop	in	8"	10"
Spindel	as-middenhoogte vanaf de grond	mm	1050	1050
	Spindel neus	-	A2-6	A2-8
	Diameter van de spindelboring	mm	Ø66	Ø86
	Maximale staafmateriaaldiameter	mm	Ø51	Ø72
	Maximaal spiltoerental	omw/min	4000	2000
	Vermogen/koppel van de spilmotor	Kw/N.m	22 kW/170 N.m	22 kW/170 N.m
	Model met elektrisch torentje	-	BMT55-16T	BMT55-16T
Machtskoepel	Maximale snelheid/vermogen van de torenmotor	Kw/N.m	7,5 kW/22N, of 11 kW/42 Nm	7,5KW/22N.of 11KW/42Nm
Machtskoepel	Machtsrevolvergereedschap max. snelheid	r/mm	8000 of 6000	8000 of 6000
X/Z/Y-as voeding	XZN-as Max. hoge rijsnelheid	m/min	24	24
	X/ZY-as motorvermogen/koppel	Kw/N.m	3,1 kW/15 Nm	3,1 kW/15 Nm
	XZY-as C3-kwaliteit kogelrews	-	32/40/40	32/40/40
	X/Z/Y-as rolgeleiderails	-	35/45/45	35/45/45
	Xaxiseffectief reizen	mm	500	500
	Effectieve slag op de Z-as	mm	530	530
	Interpolatie Y-as effectieve verplaatsing	mm	+48,-52	+48,-52
	De interpolatie-Y-as 90°-krachtkop loopt door het midden van de spil	mm	-37	-37
Losse kop	Reizen met losse kop	mm	500	500
Losse kop	Uitwerppen taps gat	MK	Mo's 5#	Mo's 5#
Specificaties van apparatuur	Nettogewicht machine	kg	5000	5100
	Totaal machinevermogen	kW	34	37
	Machine L×B×H	mm	2600×2050×2040	2600×2050×2040

De werktuigmachine wordt voortdurend geoptimaliseerd; raadpleeg de feitelijke gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK52DTW virtuele Y-as	CK76DTW virtuele Y
Hoofdspil	Mechanische spindel	●	●
Hoofdspil	Elektrische spindel	O	O
controleur	SYNTEC-controller	●	●
Voedingsas	Yaskawa	●	●
Voedingsas	SYNTEK	O	O
Turret	BMT55 elektrische torentje	●	●
Turret	BMT65 elektrische torentje	一	O
Losse kop	Mo's 5#	O	O
Klemmen	Trek de klem terug	●	●
Klemmen	Chuck	O	O
Hulpapparatuur	Apparaat voor het verzamelen van onderdelen	O	O
	Voedingsapparaat	O	O
	Spaan transportband	O	O
	Geautomatiseerde robot	O	O
	Olienevelafscheider	O	O
