Draaifrees CNC-draaibank CK46 52-5+5+Y

Jingfusi biedt duurzame draaimolen CNC-draaibank CK46 52-5+5+Y voor wereldwijde klanten. Ons product is eenvoudig te bedienen en te onderhouden, en werkt zeer snel bij feitelijk gebruik, waardoor klanten een extreem hoge productie-efficiëntie krijgen. U bent van harte welkom om onze fabriek te bezoeken.

Model:CK46/52-5+5+Y

Stuur onderzoek

Productomschrijving

Jingfusi is een draaimolen CNC-draaibank CK46 52-5+5+Y-fabriek. Dit zijn de belangrijkste kenmerken van ons product:

. Deze werktuigmachine biedt een hogere snelheid, hogere precisie en een betere oppervlakteafwerking voor het bewerken van kleine tot middelgrote onderdelen in vergelijking met een motorrevolver.

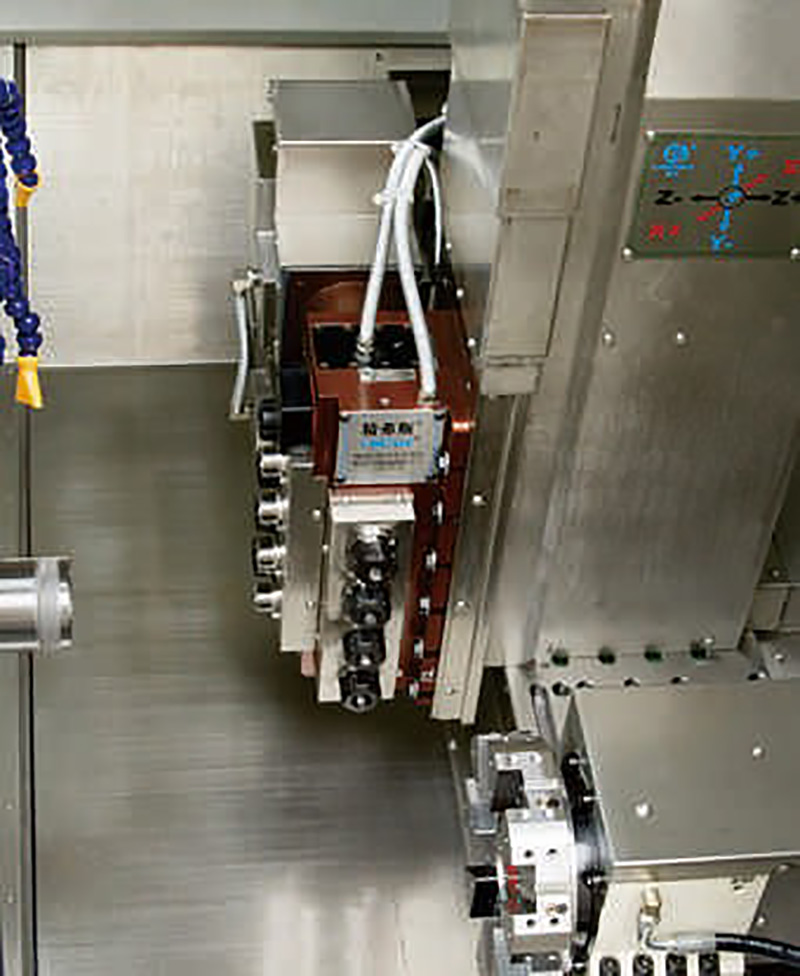

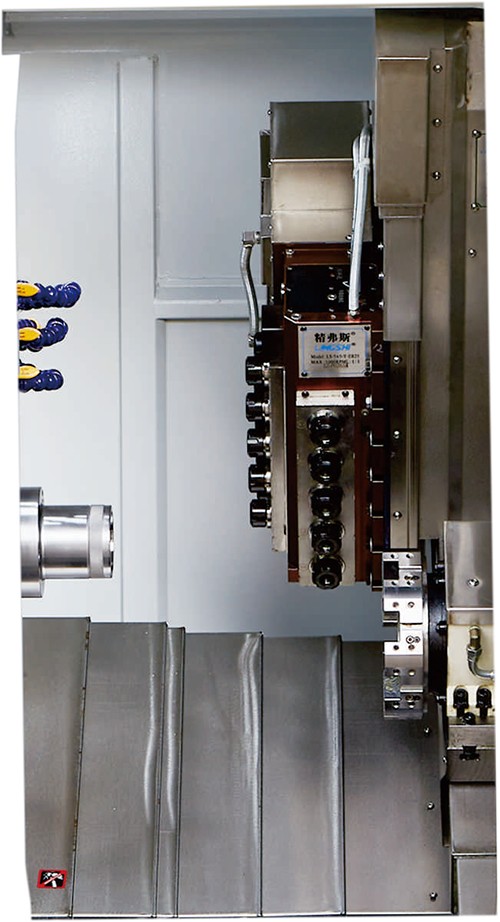

. De aandrijfkop wordt standaard geleverd met een wielbasis van 65 mm en is van het insteekbare type, wat een eenvoudige vervanging van de aandrijfkop of lagers mogelijk maakt en het onderhoud vereenvoudigt, waardoor de after-saleskosten aanzienlijk worden verlaagd.

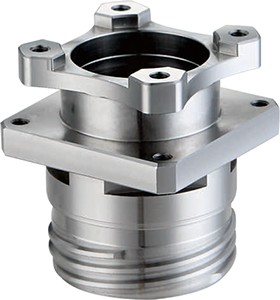

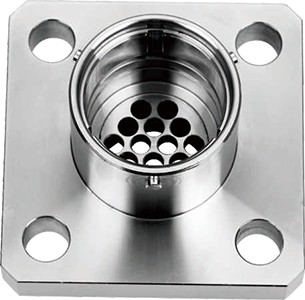

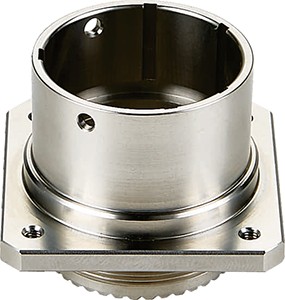

. De frees- en draaifuncties kunnen complexe materialen bewerken, zoals roestvrij staal, titaniumlegeringen en koolstofstaal.
. Deze werktuigmachine biedt een hogere snelheid, hogere precisie en een betere oppervlakteafwerking voor het bewerken van kleine tot middelgrote onderdelen in vergelijking met een motorrevolver.

Belangrijkste specificatie

Model van draaibank		Schijf	CK46-5+5+Y	CK52-5+5+Y	Remart
Verwerkingscapaciteit	Spindelharthoogte voor de grond	mm	0480	0480
	Maximale stemdiameter	mm	080	Q80
	Max.draailengte	mm	320	320
Spindel	Spindelharthoogte voor de grond	mm	1150	1150
	Spindel neus	-	A2-5	A2-6
	Diameter van de spindelboring	mm	056	Q66
	Maximale staafmateriaaldiameter	mm	045	Ø51
	Maximaal spiltoerental		4500	4000
	Vermogen/koppel van de spilmotor	r/min Kw/N.m	BMT45-16T	11 kW/72 N.m	Optioneel geïntegreerd 11 kW/60 Nm; Optioneel geïntegreerd 22 kW/170 Nm
Macht Turrett	Maximale snelheid van de aandrijfkop	-	Vast 5+radiaalrichting 5+axiale richting 5	Vast 5+radiaalrichting 5+axiale richting 5
	Motor hoofdmotor	11 /75	SYNTEC2,4 kW/11,5 N.m	SYNTEC2,4 kW/11,5 N.m	Twee motoren drijven tien krachtkoppen aan
	Afstand tussen assen	mm	65	65
	Maximaal f-vermogen verw	r/mm	5000	5000	4000 veelgebruikt
	x/Z/Y-as motorvermogen/koppel		ER25	ER25
Servo-torentje	Servo-koepelmodel		MK-63RSV-8T	MK-63RSV-8T	Optioneel 12T
X/Z/Y-as voeding	XZ/Y-as Max. hoge rijsnelheid	m/mijn	24	24
	x/Z/Y-as motorvermogen/koppel	11 /75	YASKAWAI 1,8 kW/11,5 Nm of SYNTEC 2,4 kW/11,5 Nm	YASKAWAI 1,8 kW/11,5 Nm of SYNTEC 2,4 kW/11,5 Nm
	XZM-axi 3-gadeblsces	-	35/35/25	35/35/25
	X/ZY-as rolgeleiderails	-	35/35/30	35/35/30
	Effectieve verplaatsing van Xaxis	mm	800	800
	Effectieve slag op de Z-as	mm	470	470
	Yaxis effectief reizen	mm	310	310
	De interpolatie Y-as 90° aandrijfkop loopt door het midden van de spil	mm	70	70
Apparatuurspecificaties	Nettogewicht machine	kg	3500	3600
	Totaal machinevermogen	kg	14	17.5
	Machine L×B×H	mm	2200×1580×2000	2200×1580×2000

De werktuigmachine wordt voortdurend geoptimaliseerd; raadpleeg de actuele gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK46-5+5+Y	CK52-5+5+Y
Hoofdspil	Mechanische spindel	●	●
Hoofdspil	Elektrische spindel	O	O
controleur	SYNTEC-controller	●	●
controleur	FANUC-controller	O	O
Voedingsas	Kw/N.m	●	●
Voedingsas	SYNTEK	O	O
Klemmen	Trek de klem terug	●	●
Klemmen	Chuck	O	O
doorspoelen	8 werkstations	●	●
doorspoelen	12 werkstations	O	O
Hulpapparatuur	Onderdelen clect-apparaat	O	O
	Voedingsapparaat	O	O
	Spaan transportband	O	O
	Geautomatiseerde robot	O	O
	olienevelafscheider	O	O
