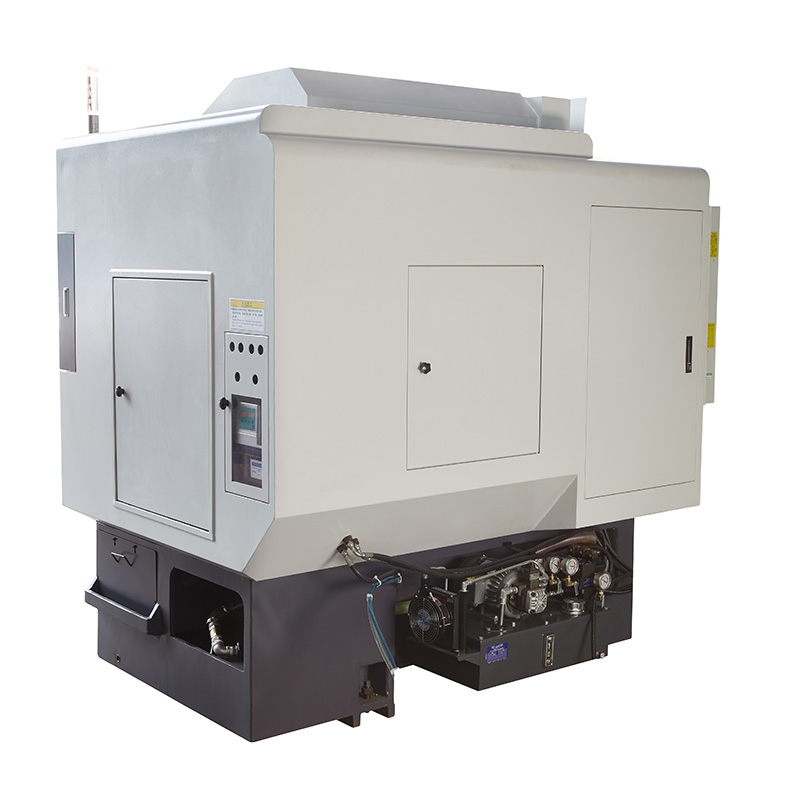

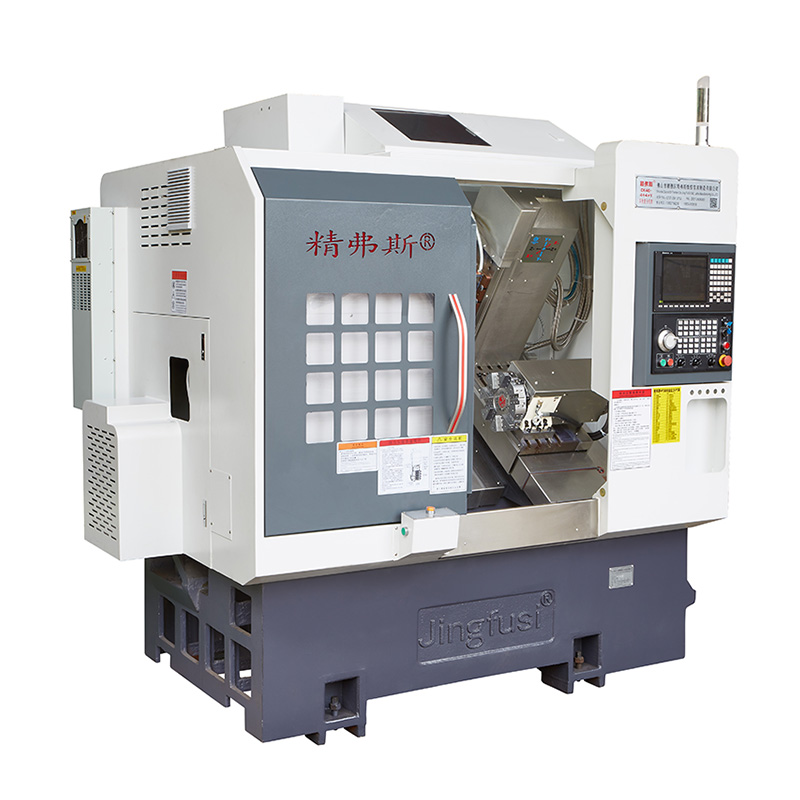

  • Samengestelde machinegereedschappen voor draaien en frezen - 0 Samengestelde machinegereedschappen voor draaien en frezen - 0
  • Samengestelde machinegereedschappen voor draaien en frezen - 1 Samengestelde machinegereedschappen voor draaien en frezen - 1

Samengestelde machinegereedschappen voor draaien en frezen

U kunt erop vertrouwen dat u draai- en freesmachines in onze fabriek koopt en wij bieden u de beste after-sales service en tijdige levering. Onze fabriek weigert elke andere laagwaardige configuratie van de klant te accepteren, omdat de verschillende configuraties is lastig voor het maken van de kwaliteitsinspectienormen. beïnvloeden de kwaliteit en levensduur van werktuigmachines en beïnvloeden de efficiëntie en kosten van de after-sales service.

Model:CK52-4+4+Y

Stuur onderzoek

Productomschrijving

Het volgende is de introductie van Jingfusi® hoogwaardige draai- en freesmachines, in de hoop u te helpen het beter te begrijpen. Welkom nieuwe en oude klanten om met ons te blijven samenwerken om een ​​betere toekomst te creëren!


Reisdiagram van de machine



Productdetails



Parameterlijst

item Model van draaibank eenheid CK46-4+4+Y CK52-4+4+Y
Verwerkingsbereik Zwaai over bed mm Ø 500
Maximale lengte van de buitencirkel mm 320
Maximale staafdiameter mm Ø45 Ø 51 ~ 55
Hoofdas Type spindelkop
A2-5 A2-6
Doorgangsgatdiameter van de spindel mm Ø56 Ø66
Maximaal spiltoerental toerental 6000 (ingesteld op 4500) 4500 (ingesteld op 3500)
voer Effectieve verplaatsing van de X/Z/Y-as mm 800/470/260

Maximale snelle beweging van X/Z/Y-as		 m/min 24 (Instelling 18)/24 (Instelling 18)/15 (Instelling 8)
X/Z/Y-as schroefstang mm 32/32/25
X/Z/Y-asrail mm 35/35/25
Mes toren
 Acht stationskoepel STUKS 8 stations, uit te rusten met dubbelgats gereedschapshouders, optioneel met 12 stations
Macht hoofd Gereedschapsvorm met krachtkop
ER25
Elektrisch gereedschap STUKS Z-as 4+X-as 4, met 4 extra vaste gereedschapshouders geïnstalleerd
Maximale snelheid van de aandrijfkop toerental 6000 (ingesteld op 4000), kan doorgaans worden gebruikt om producten vanaf 4000 te verwerken
Afstand tussen aandrijfkopas en as mm 65
elektrische machines Vermogen/koppel hoofdmotor kW/Nm Nieuwe generatie 7,5 kW, 47,75 nm. Stalen onderdelen met een verwerkingscapaciteit van meer dan 80 kunnen optioneel worden uitgerust met 11KW, 70,03Nm
Motorvermogen/koppel X/Z/Y-as kW/Nm 1,3 kW/8,39 nm
X/Z-motorvermogen/koppel van de aandrijfkop kW/Nm 1,7 kW/8NM
Maximale snelheid van de motor van de aandrijfkop toerental 5000
ander Reminrichting voor spindelpositionering
hydraulische druk
Helling van het bed ° 35°
Lengte van gereedschapsmachine X breedte X hoogte mm 2200X1580X1900
Totaalgewicht van de gehele machine KG 3430
Totale kracht kW 13
Gemiddeld stroomverbruik kW/u 2

Nauwkeurigheid van werktuigmachines

Machinenauwkeurigheid, Jingfus-factorstandaard:
Belangrijk testitem Schematisch diagram Fabrieksstandaard
Spindel radiale slag Detecteer het uitlopen van de buitenste kegel 0.0035
Herhaalpositie op de X-as Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. 0.003
Herhaalpositie van de Z-as
Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. 0.003
Herhaalpositie van de Y-as Detecteer herhaalde positionering op de Y-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. 0.004
Herhaalpositie C-as Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en detecteer vervolgens de herhaalde positionering 20 boogseconden
C-aspositie roterend   Detecteer de willekeurige positienauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en controleer vervolgens de herhaalde instellingen 72 boogseconden
Klemslag van de krachtkop Kegel klopt 0.015
Klemslag van de krachtkop
Klemmend kloppen 0.01
Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen.
