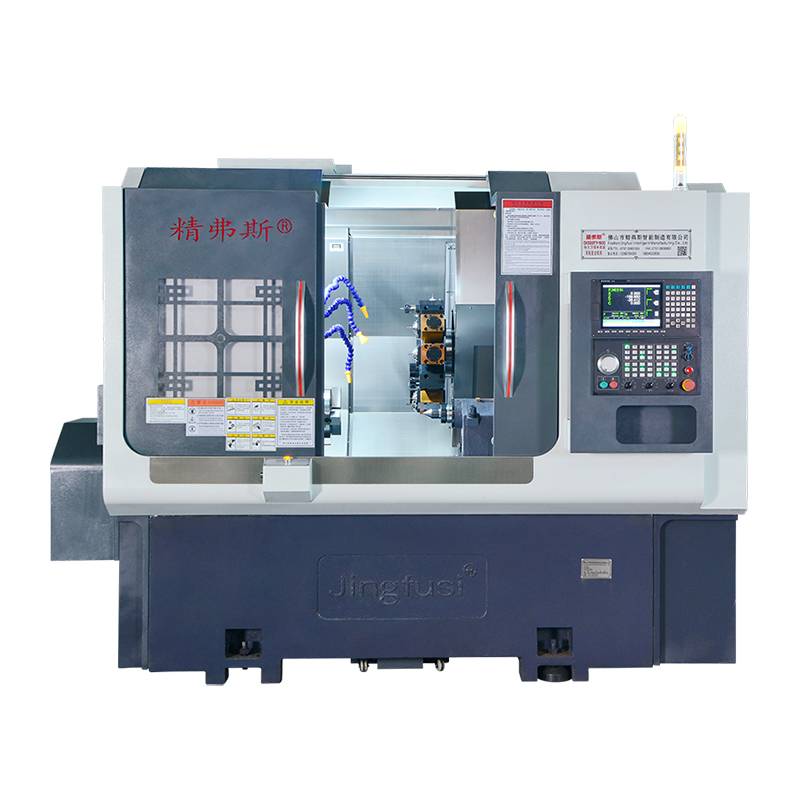

Het draaien van maalcomposiet draaibankmachine

De Jingfusi Hoge kwaliteit draai malencomposiet draaibankmachine bevat een flexibele spindel die het hulpmechanisme in zijn ontwerp houdt, waardoor de stijfheid tijdens de deelverwerking wordt verbeterd. Het systeem voor directe gereedschapsverandering elimineert de behoefte aan ingewikkelde programma's voor het wijzigen van gereedschap en vermindert de inactieve tijd van de toolverandering, wat resulteert in efficiënte verwerking en kostenbesparingen voor gebruikers. Dit innovatieve ontwerp verbetert niet alleen de algehele stabiliteit van de machine tijdens de activiteiten, maar stroomlijnt ook het toolveranderingsproces, waardoor de bewerkingsworkflow voor gebruikers efficiënter en economisch voordeliger wordt.

Model:CK52DTY

Stuur onderzoek

Productomschrijving

De draaifrezen composiet draaibankmachine van Jingfusis -leveranciers neemt eamloos omdraaien, frezen, boren, saai, tikken en verschillende andere functies op in een enkel, veelzijdig apparaat. Deze machine is in staat om eind- en zijfrezen, boren, tikken en composietverwerking uit te voeren, deze machine is bijzonder geschikt voor ingewikkelde vormen en veeleisende precisiespecificaties. Het blinkt uit in het omgaan met de uitgebreide verwerkingsbehoeften van roterende onderdelen door alle of de meeste vereiste bewerkingen in een enkele klem te voltooien. Dit zorgt niet alleen voor een uitzonderlijke nauwkeurigheid, maar verbetert ook de efficiëntie, wat uiteindelijk leidt tot kostenreductie in het bewerkingsproces.

Belangrijkste kenmerken van het draaien van maalcomposiet draaibankmachine:

1. Well ontworpen opstelling met voldoende interne ruimte.

2. Incorporatie van een zeer nauwkeurige, op zichzelf staande spindelstructuur en een snel hydraulisch roterend systeem, waardoor eersteklas prestaties worden gewaarborgd.

3. Garlantie van de high-speed-mogelijkheden van het machinegereedschap.

4. Bevestiging van stroomonderbrekingen van het veroorzaken van onnauwkeurigheden in de waarde van de servomotor.

Machine -reisdiagram

Productdetails

Parameterlijst

item	Model van draaibank	eenheid	CK52DTY	CK76DTY	CK46DTY
Verwerkingscope	Maximale rotatiediameter van de spil	mm	Ø 700
	Maximale draaiende buitenste cirkellengte	mm	520
	Maximale staafdiameter	mm	Ø 55	Ø 72	Ø 45
hoofdas	Maximale spindelsnelheid	r/min	4200 (instelling 3500)	3200 (instelling 2000)	6000 (ingesteld 4500)
	Spindelkoptype		A2 - 6	A2 -8	A2 - 5
	Spindel door de gat diameter	mm	Ø 66	Ø 86	Ø 56
voer	X/z/y -as maximale slag	mm	260/500/± 60
	90 ° stroomkop die door het midden van de spil gaat	mm	30
	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 16)/ 24 (instelling 16)/ 14 (instelling 8)
	X/z/y -asschroefstang	mm	40
	X/z/y -asrollerspoor	mm	35/45/35
Power torentje	Power Turret Model (Power Turret)	BMT	BMT55
	Power Head Collet	IS	ER32
	Grootte vaste gereedschapshouder	mm	25x25
	Boringhouder schacht diameter	mm	Ø32
elektrische machines	Hoofdmotorvermogen/koppel	KW / nm	11 kW/Rated 72nm	15 kW/nominale 98 nm	7,5 kW/rated 47 nm
	X/z/y -asmotorvermogen/koppel	KW / nm	Yaskawa 2,9 kW /18.6nm, optional nieuwe generatie3,1 kW /15 nm
	Power/koppel van torentje stroommotor	KW / nm	Nieuwe generatie 3,1 kW/15 nm
	Maximale snelheid van torentje stroommotor	r/min	6000 (instelling 4000), Gemeenschappelijke Speed≤4000
	Power Head Motor Power/Torque	KW / nm	3.1 kW/15 nm
	Vermogen/koppel van torentje gereedschap veranderende motor	KW / nm	Nieuwe generatie1,0 kW /3.1nm
Stip	Tailstock -slag	mm	520
	Maximale hydraulische slag van de achtergrond	mm	100
	Stapstop de bovenste naald kegelgat taps toelopen	Mk	Mohs 5#
	Maximale afstand tussen tip en chuck	mm	690
ander	Spindel Positionering Remapparaat		Hydraulisch, optioneel programmeerbaar
	Bed neiging	°	30 ° of 15 °
	Machine gereedschap lengte x breedte x hoogte	mm	2500x1680x1900
	Totaal gewicht van de hele machine	Kg	5000 kg
	Totale kracht	kw	20
	Gemiddeld stroomverbruik	KW / H	3
