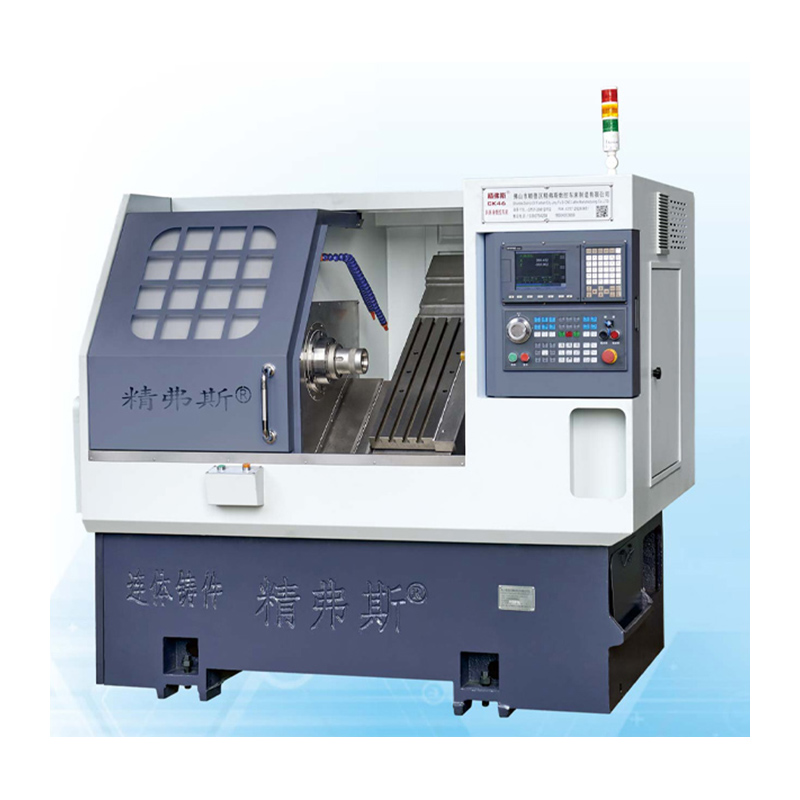

Turn-Milling Compound CNC Lathe

Een bepalend aspect van de Jingfusi® Turn-Milling Compound CNC-draaibank is zijn rotzooi en veerkrachtige constructie. Dit zorgt ervoor dat het, ongeacht de meest veeleisende workloads, niet aflatende nauwkeurigheid en consistente prestaties behoudt. Met een zwaar bed- en lineaire geleidrails, is deze machine gemaakt voor een lange levensduur en levert betrouwbare resultaten die alle verwachtingen overtreffen.

Model:CK76DTY

Stuur onderzoek

Productomschrijving

Turn-Milling Compound CNC Lathe Production Introductie

De hoogwaardige draaibare CNC-draaibank die wordt geleverd door de fabrikant van Jingfusi® is de ultieme oplossing voor precisiebewerking en fabricage.

Fundamenteel is de kernwaarde van deze geavanceerde omdraaiende samengestelde CNC-draaibank om ongeëvenaarde precisie, efficiëntie en veelzijdigheid te bieden om de ontberingen van moderne productieprocessen het hoofd te bieden. Onze CNC Mill-Turned-draaibank maakt gebruik van geavanceerde technologie om een verscheidenheid aan bewerkingen nauwkeurig en snel uit te voeren, zoals draaien, frezen, boren en tikken.

Niet alleen dat, draaiende samengestelde CNC-draaibank is ook uitgerust met een snelle spilmotor om te zorgen voor snellere en nauwkeurigere snijsnelheden tijdens de verwerking. Deze functie is met name van cruciaal belang in complexe bewerkingstaken, omdat deze de productiecyclusstijd aanzienlijk kan verminderen met behoud van een hoge nauwkeurigheid.

Wat meer is, het ingebouwde CNC-besturingssysteem van dit machinetool neemt een gebruiksvriendelijk ontwerp aan, waardoor het gemakkelijk en snel is voor zowel beginnende als ervaren operators om de opstelling en bediening van het bewerken te voltooien. Deze functie maakt het een ideale keuze voor workshops, kleine bedrijven en zelfs grote fabrieken.

Een ander hoogtepunt van de draaibare CNC-draaibank is de krachtige verwerkingsmogelijkheden. Met zijn grote schommel op het bed en grote afstand tussen centra, kan het gemakkelijk grote werkstukken van verschillende maten en vormen verwerken om aan bijna eventuele bewerkingsbehoeften te voldoen.

Turn-Milling Compound CNC Lathe Parameter List

item	Model van draaibank	eenheid	CK46DTY	CK52DTY
Verwerkingscope	Maximale rotatiediameter van de spil	mm	Ø 600
	Maximale draaiende buitenste cirkellengte	mm	300
	Maximale staafdiameter	mm	Ø 45	Ø 55
hoofdas	Maximale spindelsnelheid	r/min	6000 (instelling 4500)	4200 (instelling 3500)

	Spindelkoptype		A2-5	A2-6
	Spindel door de gat diameter	mm	Ø 56	Ø 66
voer	X/z/y -as maximale slag	mm	800/400/± 60


	90 ° stroomkop die door het midden van de spil gaat	mm	60
	Maximale snelle beweging van X/Z/Y -as	M/My	24 (instelling 18) / 24 (instelling 18) / 15 (instelling 12)
	X/z/y -asschroefstang	mm	32/32/32
	X/z/y -asrollerspoor	mm	35/35/35
Power torentje	Power Turret Model (Power Turret)	BMT	BMT45, optionele BMT55

	Power Head Collet	IS	ER25
	Grootte vaste gereedschapshouder	mm	25x25
	Boringhouder schacht diameter	mm	Ø25
Stip	Hoofdmotorvermogen/koppel	KW / nm	7,5 kW/rated 47 nm	11 kW/Rated 72nm


	X/z/y -asmotorvermogen/koppel	KW / nm	Yaskawa 1,8 kW/11.5n. Optionele nieuwe generatie2,4 kW/beoordeeld 11,5 nm
	Maximale snelheid van torentje stroommotor	r/min	80000 ° (stroomkop ≤7000 verandering, 90 ° stroomkop ≤6000 verandering)
	Power Head Motor Power/Torque	KW / nm	8,5 kW/nominaal 16,5 nm
	Vermogen/koppel van torentje gereedschap veranderende motor	KW / nm	Nieuwe generatie1,0 kW /3.1nm
ander	Spindel Positionering Remapparaat		hydraulische druk


	Bed neiging	°	35 °
	Machine gereedschap lengte x breedte x hoogte	mm	2200x1500x1900
	Totaal gewicht van de hele machine	Kg	3900 kg
	Totale kracht	kw	15
	Gemiddeld stroomverbruik	KW / H	3

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Factory Standard


Spindel radiale beat		Detecteer uitloop van de buitenste kegel	0.0035


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.003


Y-as herhaalpositie		Detecteer herhaalde positionering op de Y -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.004


C -as herhaalpositie		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren	20 boog seconden


C Axis Positie Rotary		Detecteer de willekeurige positie-nauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude motor en de hotmotor te compenseren en controleer vervolgens de herhaalde instellingen	72 boog seconden


Power Head Clamping beat		Kegel beat	0.015

Power Head Clamping beat		Klemmen klemmen	0.01

Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
