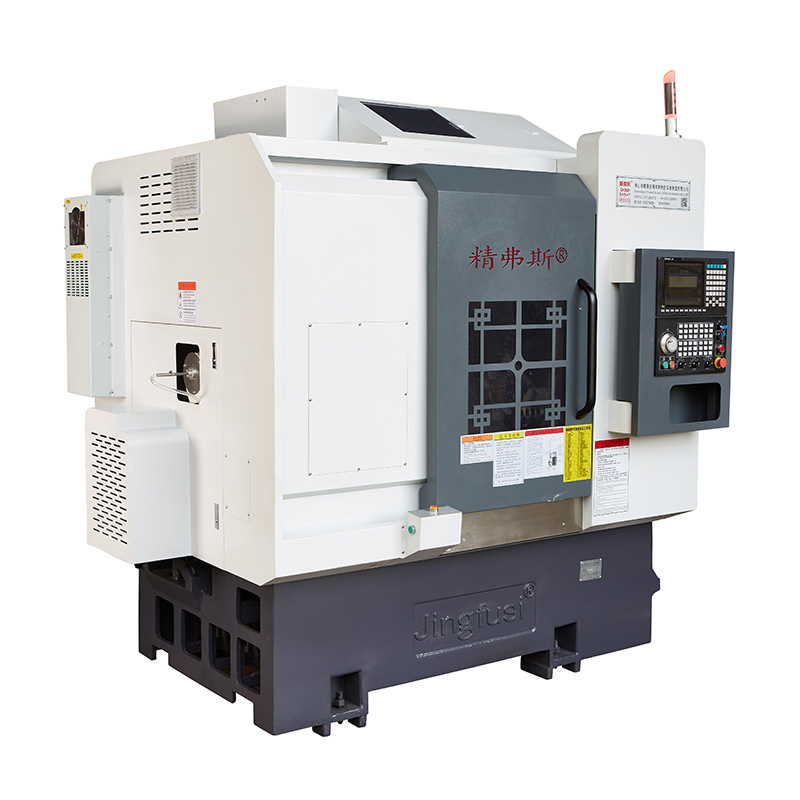

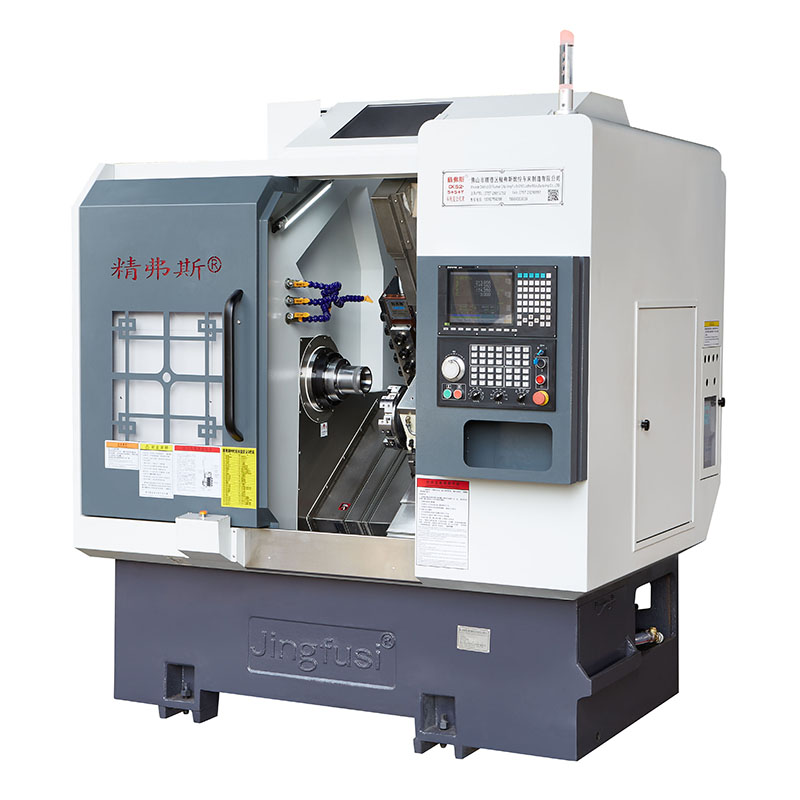

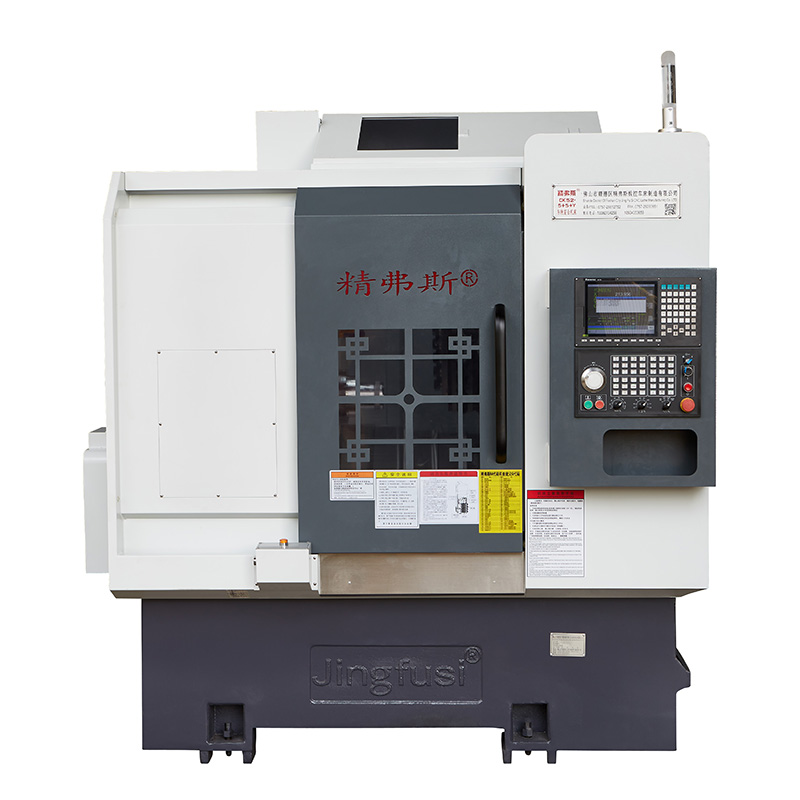

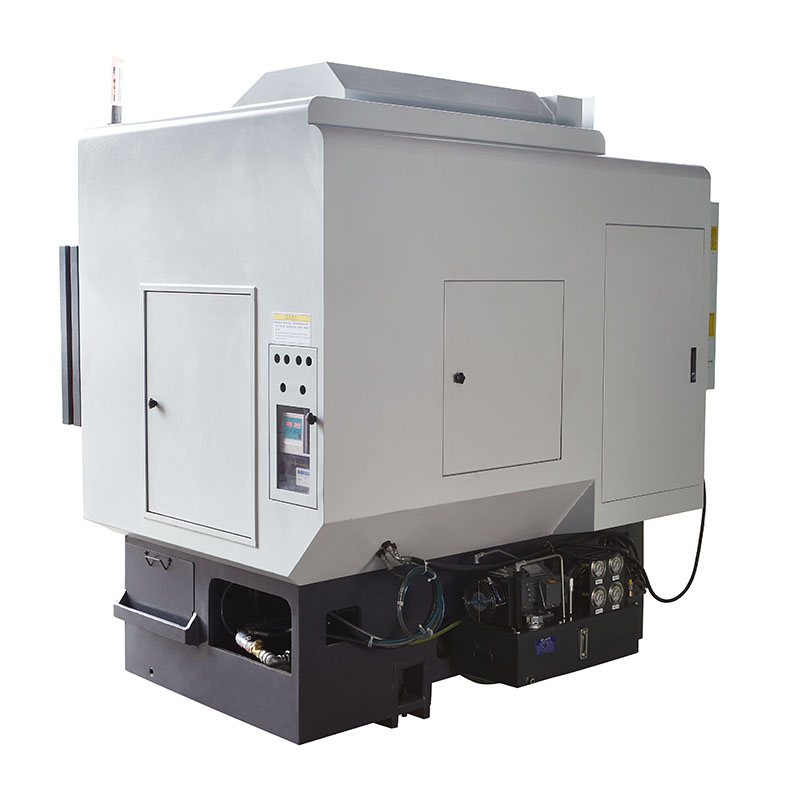

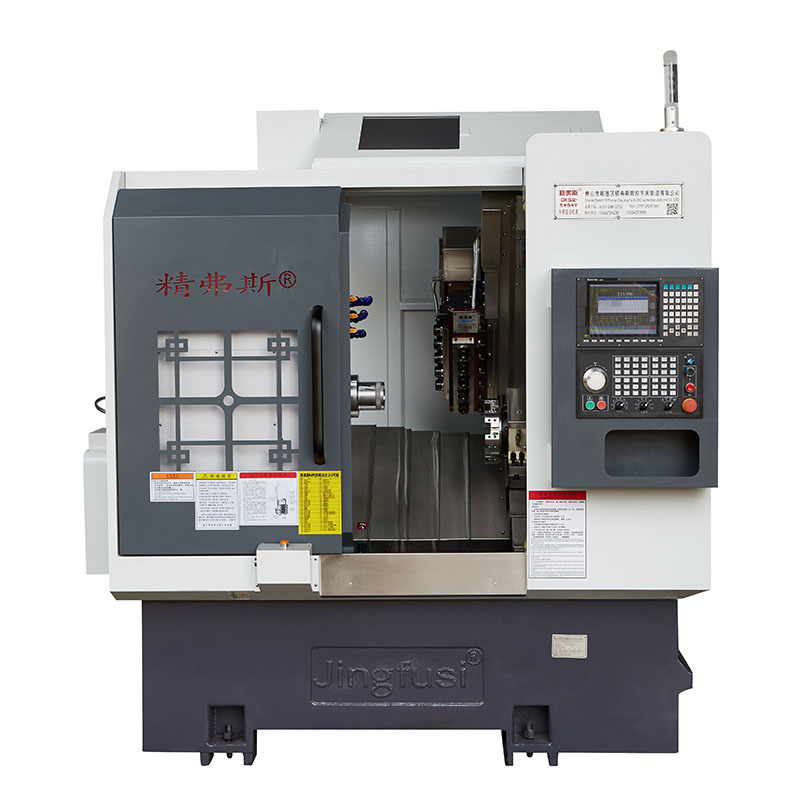

Gecombineerde machine voor draaien en frezen van torentjes

U kunt de Jingfusi® gecombineerde draai- en freesmachine met vertrouwen bij ons kopen. Wij willen graag met u samenwerken en als u vragen heeft of meer informatie wenst, aarzel dan niet om contact met ons op te nemen. Wij zullen snel reageren op uw vragen.

Model:CK46-5+5+Y

Stuur onderzoek

Productomschrijving

Als professionele fabrikant willen wij u een hoogwaardige gecombineerde draai- en freesmachine bieden. En wij bieden u de beste after-sales service en tijdige levering.

Productdetails

Parameterlijst

item	inhoud	eenheid	CK46-5+5+Y	CK52-5+5+Y
Verwerkingsbereik	Zwaai over bed	mm	Ø 500
	Maximale lengte van de buitencirkel	mm	320
	Maximale staafdiameter	mm	Ø45	Ø 51 ~ 55
Hoofdas	Maximaal spiltoerental	toerental	6000 (ingesteld op 4000)	4500 (ingesteld op 3500)
	Type spindelkop		A2-5	A2-6
	Doorgangsgatdiameter van de spindel	mm	Ø56	Ø66
voer	Maximale slag X/Z/Y-as	mm	800/470/310
	Maximale snelle beweging van X/Z/Y-as	m/min	24 (Instelling 18)/24 (Instelling 18)/15 (Instelling 8)
	X/Z/Y-as schroefstang	mm	32/32/25
	X/Z/Y-asrail	mm	35/35/25
Mes toren	Acht stationskoepel	STUKS	8 stations, uit te rusten met dubbelgats gereedschapshouders, optioneel met 12 stations
Macht hoofd	Gereedschapsvorm met krachtkop		ER25
	Maximale snelheid van de aandrijfkop	toerental	6000 (ingesteld op 4000), kan doorgaans worden gebruikt om producten vanaf 4000 te verwerken
	Maximale installatieboor- en freeskopdiameter	mm	Ø 16
	Afstand tussen aandrijfkopas en as	mm	65
elektrische machines	Vermogen/koppel hoofdmotor	kW/Nm	7,5 KW/47,75NM, optioneel 11KW/70,03Nm voor stalen onderdelen met een verwerkingscapaciteit van 80 en hoger
	Motorvermogen/koppel X/Z/Y-as	kW/Nm	Yaskawa 1,8 kW/11,5 Nm. Optioneel nieuwe generatie 2,4 kW/nominaal 11,5 Nm
	X/Z-motorvermogen/koppel van de aandrijfkop	kW/Nm	2,4 kW/11,5 nm
	Maximale snelheid van de motor van de aandrijfkop	toerental	5000
ander	Reminrichting voor spindelpositionering		hydraulische druk
	Helling van het bed	°	35°
	Messentafelplaat lengte X breedte	mm	700X290
	Lengte van gereedschapsmachine X breedte X hoogte	mm	2200X1580X2000
	Totaalgewicht van de gehele machine	KG	3430
	Totale kracht	kW	13
	Gemiddeld stroomverbruik	kW/u	2

Nauwkeurigheid van werktuigmachines

Machinenauwkeurigheid, Jingfus-factorstandaard:
Belangrijk testitem	Schematisch diagram	Fabrieksstandaard


Spindel radiale slag		Detecteer het uitlopen van de buitenste kegel	0.0035


Herhaalpositie op de X-as		Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering.	0.003


Herhaalpositie van de Z-as		Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering.	0.003


Herhaalpositie van de Y-as		Detecteer herhaalde positionering op de Y-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering.	0.004


Herhaalpositie C-as		Detecteer de herpositionering van het vaste punt van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en detecteer vervolgens de herhaalde positionering	20 boogseconden


C-aspositie roterend		Detecteer de willekeurige positienauwkeurigheid van de C-as, let op: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren, en controleer vervolgens de herhaalde instellingen	72 boogseconden


Klemslag van de krachtkop		Kegel klopt	0.015

Klemslag van de krachtkop		Klemmend kloppen	0.01

Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen.
