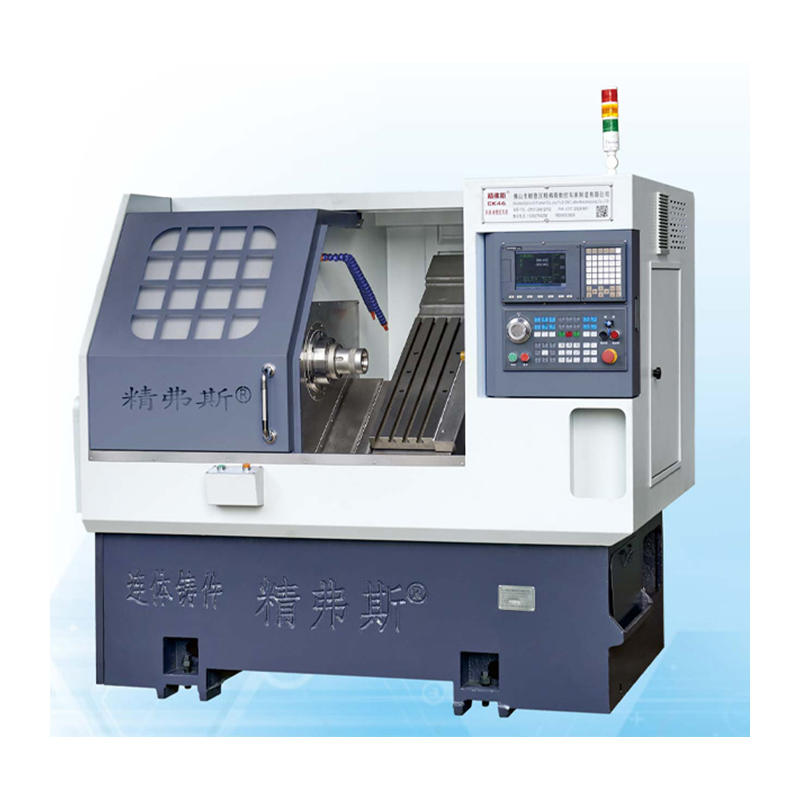

Hier zijn de belangrijkste kenmerken en voordelen van een snelle CNC-draaibank met schuin bed:
Schuin bedontwerp: Het bed van de Jingfusi®-machine helt onder een hoek, doorgaans rond de 30 tot 45 graden, ten opzichte van het horizontale vlak. Dit schuine bedontwerp verbetert de stijfheid en het spaanbeheer, waardoor een betere bewerkingsnauwkeurigheid en oppervlakteafwerking wordt gegarandeerd.
Hogesnelheidsspindel: Jingfusi® hogesnelheids-CNC-draaibankmachines met schuin bed zijn uitgerust met krachtige en snelle spindels die extreem snel kunnen draaien. Dit maakt een snelle materiaalverwijdering en kortere cyclustijden mogelijk.
Snelle gereedschapswisselingen: Deze machines zijn vaak voorzien van automatische gereedschapswisselaars (ATC's) die snelle en naadloze gereedschapswisselingen mogelijk maken. ATC's zijn cruciaal voor het minimaliseren van stilstand tijdens bewerkingen.
Turret-gereedschapssysteem: Veel snelle CNC-draaibanken met schuin bed zijn uitgerust met een turret-gereedschapssysteem dat meerdere snijgereedschappen bevat. Deze revolver kan snel indexeren, waardoor complexe bewerkingen mogelijk zijn zonder handmatige gereedschapswisselingen.
Veelzijdigheid: deze draaibanken kunnen een breed scala aan draaibewerkingen uitvoeren, zoals draaien, vlakdraaien, draadsnijden, groefsteken, boren en frezen. Het revolvergereedschapssysteem kan worden geladen met verschillende gereedschapstypen om diverse bewerkingstaken uit te voeren.
Hoge precisie: De combinatie van een schuin bedontwerp, een hogesnelheidsspindel en geavanceerde CNC-besturingen resulteert in superieure bewerkingsprecisie en oppervlakteafwerking.
Samenvattend is een snelle CNC-draaibankmachine met schuin bed een geavanceerd bewerkingsgereedschap dat hoge snelheid, hoge precisie en veelzijdige mogelijkheden biedt. Het wordt gebruikt in sectoren zoals de lucht- en ruimtevaart, de automobielsector, de productie van medische apparatuur en algemene precisiebewerking, waar een snelle en nauwkeurige bewerking van complexe onderdelen essentieel is.
Reisdiagram van de machine
Productdetails
Parameterlijst
project |
eenheid |
CK46 |
CK52 |
CK76 |
Maximale draailengte |
mm |
350
|
Maximale draaidiameter op het bed |
mm |
Ø 500 |
Maximale draaidiameter op het skateboard |
mm |
Ø 160 |
Helling van het bed |
°
|
35° |
Effectieve verplaatsing van de X/Z-as |
mm |
Doorsnede 1000/400 |
X/Z-as schroefspecificaties |
mm |
32
|
X/Z-as railspecificaties |
mm |
35
|
Motorvermogen X/Z-as |
kW |
1.3
|
Maximale snelle beweging van de X/Z-as |
m/min |
24
|
Lengte van gereedschapsmachine X breedte X hoogte |
mm |
2100X1580X1800 |
Totaalgewicht van de gehele machine |
KG |
2600
|
Mes nummer |
repareren |
8
|
Vierkant mesformaat |
mm |
20X20 |
Afmeting ronde gatenfrees |
mm |
Ø20 |
Totale kracht |
kW |
13
|
13
|
16
|
Gemiddeld stroomverbruik |
kW/u |
2
|
2
|
2.5
|
hoofdas |
Vorm van het uiteinde van de spindel |
|
A2-5 |
A2-6 |
A2-8 |
Maximaal spiltoerental |
toerental |
6000 (ingesteld op 4500) |
4200 (ingesteld op 3500) |
3200 (ingesteld op 2500) |
Vermogen van de spindelmotor |
kW |
7.5
|
7.5
|
11
|
Nominaal koppel van de spilmotor |
Nm |
47,8 Nm |
47,8 Nm |
72Nm |
Maximale staafdoorlaatdiameter |
mm |
Ø45 |
Ø 51 |
Ø75 |
Nauwkeurigheid van werktuigmachines
Machinenauwkeurigheid, Jingfus-factorstandaard: |
Belangrijk testitem |
Schematisch diagram |
Detectiemethode
|
Fabrieksstandaard
|
Spindel radiale slag, |
|
Detecteer het uitlopen van de buitenste kegel |
0.0025
|
Herhaalpositie op de X-as |
|
Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. |
0.0025
|
Herhaalpositie van de Z-as |
|
Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. |
0.0025
|
Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen. |
