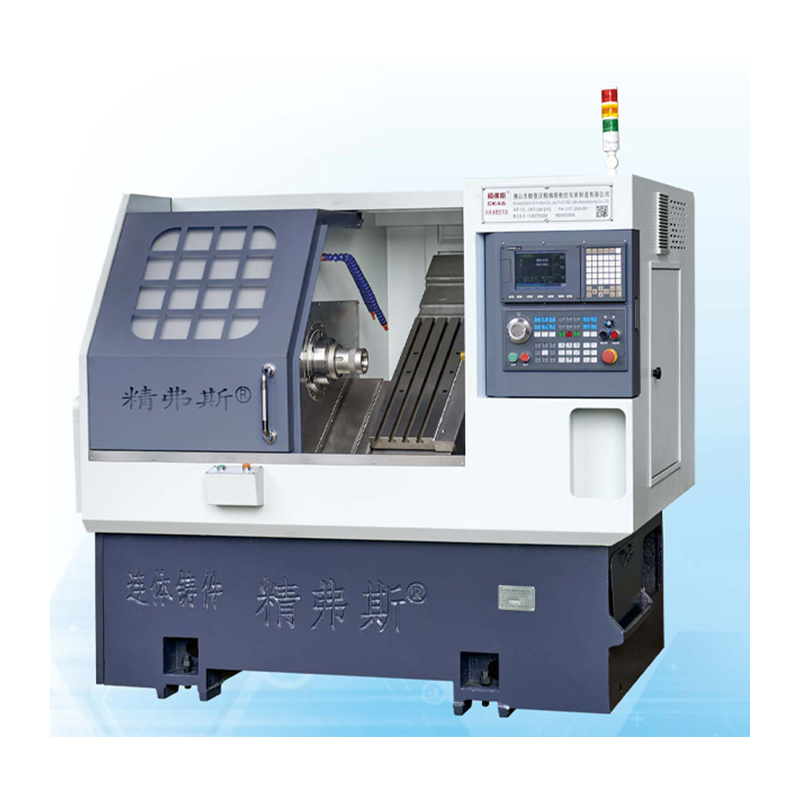

Hellende schuine bed draaien cnc draaibankmachine

De CK46 hellende inslagbed die CNC Lathe Machine draait, is een verbetering en upgrade van Jingfusi® op oorspronkelijke basis. Op basis van het erven van de hoge verwerkingsprestaties en eenvoudige werking van het oorspronkelijke model, is het ontwikkeld met een volledig ingesloten hellend bedontwerp en een grotere werkruimte, hogere verwerkingssnelheid en precisie CNC -machine -tools die gemakkelijker te aanpassen en te onderhouden zijn.

Model:CK46

Stuur onderzoek

Productomschrijving

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® Slant Bed CNC Lathe Machine Features:

Optimaal ontwerp:Deze hellende schuine bed die CNC Lathe Machine draait, heeft een 35-graden schuine-bedontwerp, waardoor verbeterde stijfheid en stabiliteit voor precisiebewerking biedt.

Efficiënte chipafhandeling:De machine biedt een substantiële chiptransportcapaciteit, waardoor klanten de flexibiliteit kunnen selecteren om af te verwijderen voor de voor- of achterste chip, waardoor het gemak in het bewerkingsproces wordt gewaarborgd.

Schroef PRE-Stretching:Deze draaibankstructuur heeft een pre-rekstructuur van de schroef opgenomen en optimaliseert de nauwkeurigheid en betrouwbaarheid van de bewerking.

Gang-type tool Post:Uitgerust met een Gang-Type Tool Post, ondersteunt deze draaibank het gebruik van meerdere tools voor verhoogde efficiëntie en veelzijdigheid in verschillende bewerkingen.

Productdetails

Inclined Slant bed Turning CNC Lathe Machine

Parameterlijst

project		eenheid	CK46	CK52	CK76
Maximale draailengte		mm	350
Maximale draaidiameter op het bed		mm	Ø 500
Maximale draaidiameter op het skateboard		mm	Ø 160
Bed neiging		°	35 °
Effectieve reis van X/Z -as		mm	Diameter 1000/400
X/z -asschroefspecificaties		mm	32
X/Z -as spoorspecificaties		mm	35
X/z-as motorvermogen		Kw	1.3
Maximale snelle beweging van X/Z -as		M/My	24
Machine gereedschap lengte x breedte x hoogte		mm	2100x1580x1800
Totaal gewicht van de hele machine		Kg	2600
Mes		repareren	8
Vierkante messenmaat		mm	20x20
Rondgatsnijgrootte		mm	Ø20
Totale kracht		kw	13	13	16
Gemiddeld stroomverbruik		KW / H	2	2	2.5
hoofdas	Spindel eindgezicht vorm		A2-5	A2-6	A2 -8


	Maximale spindelsnelheid	r/min	6000 (ingesteld op 4500)	4200 (ingesteld op 3500)	3200 (ingesteld op 2500)
	Spilmotorkracht	Kw	7.5	7.5	11
	Rated koppel van spilmotor	Nm	47.8 nm	47.8 nm	72 nm
	Maximale staafdiameter	mm	Ø 45	Ø 51	Ø 75

Machine Tool Nauwkeurigheid

Machine -nauwkeurigheid, Jingfus Factor Standard:
Belangrijk testitem	Schematisch diagram	Detectiemethode	Factory Standard


Spindel radiale beat,		Detecteer uitloop van de buitenste kegel	0.0025


X-as herhaalpositie		Detecteer herhaalde positionering van de x-as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.0025


Z-as herhaalpositie		Detecteer herhaalde positionering op de Z -as. OPMERKING: Voorspel eerst ongeveer 50 keer om de fout van de koude motor en hete motor te compenseren en vervolgens de herhaalde positionering te detecteren.	0.0025


Als de klant de ISO- of VD1 -nauwkeurigheid van X/Z/Y -as wil testen, wordt deze bepaald op het moment van het schrijven van het contract. De klant moet dit item testen op hetzelfde moment van de eerste acceptatie van Jingfusi Factory.
