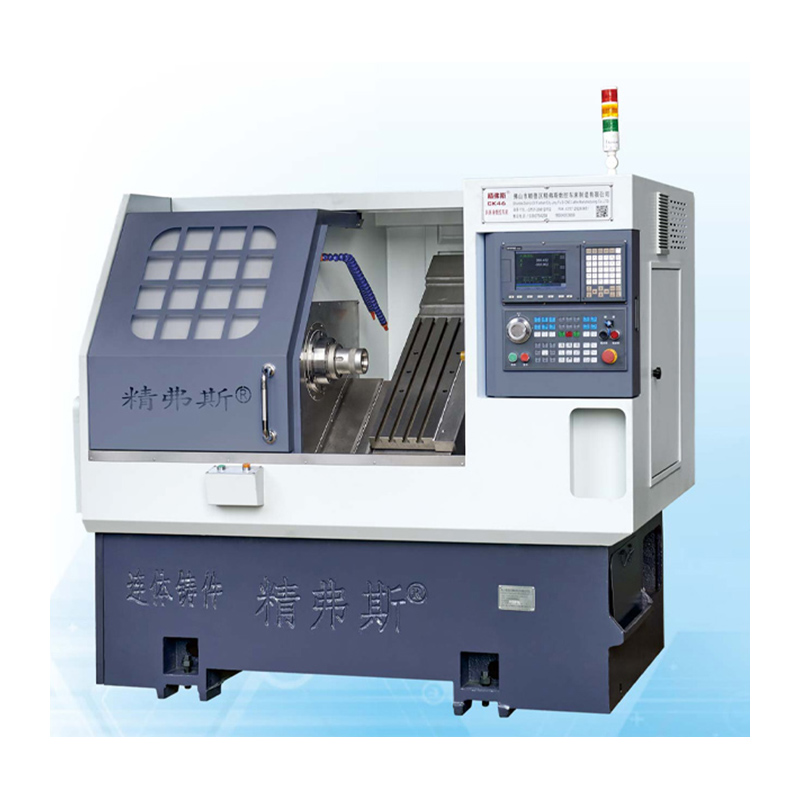

Jingfusi® Slant Bed CNC-draaibankmachine Kenmerken:
CNC-draaibank met 35 graden schuin bed
De spanentransportcapaciteit is groot en handig, de klant kan kiezen voor spanentransport aan de voor- of achterkant
Schroefvoorrekstructuur
Gereedschapspaal van het bendetype
Hier zijn enkele belangrijke kenmerken en voordelen van een CNC-draaibank met schuin bed:
Stijfheid: Het schuine bedontwerp verbetert de stijfheid van de machine en zorgt voor betere ondersteuning en stabiliteit voor snijgereedschappen en werkstukken. Deze stijfheid resulteert in een verbeterde bewerkingsnauwkeurigheid en oppervlakteafwerking.
Spaanbeheer: De schuine oriëntatie van het bed zorgt voor een effectievere spaanafvoer. Spaanders die tijdens het bewerkingsproces worden geproduceerd, hebben de neiging weg te vallen van het werkgebied, waardoor het risico op spaanophoping en gereedschapsschade wordt verminderd.
Ergonomie: Draaibanken met schuin bed hebben vaak een ergonomischer ontwerp, waardoor het voor operators gemakkelijker wordt om werkstukken te laden en te lossen. Het hellende bed zorgt voor een beter zicht op het bewerkingsgebied, wat de efficiëntie en veiligheid van de machinist kan verbeteren.
Minder gereedschapsinterferentie: Het schuine bedontwerp vermindert het risico op interferentie tussen het snijgereedschap en het werkstuk, vooral bij het bewerken van complexe of voorgevormde onderdelen.
Bewerking met hoge snelheid: Draaibanken met schuin bed zijn zeer geschikt voor bewerkingen met hoge snelheid. De verbeterde stijfheid en spaanafvoermogelijkheden zorgen voor hogere snijsnelheden en een hogere productiviteit.
Veelzijdigheid: Deze machines zijn veelzijdig en kunnen worden gebruikt voor een breed scala aan draaibewerkingen, waaronder vlakdraaien, draaien, boren, draadsnijden en groefsteken.
Automatiseringsintegratie: CNC-draaibanken met schuin bed kunnen eenvoudig worden geïntegreerd met automatiseringssystemen, zoals robotladers, om de productiviteit verder te verbeteren en handarbeid te verminderen.
Precisie en nauwkeurigheid: De stijfheid en stabiliteit van het schuine bedontwerp dragen bij aan een hogere bewerkingsprecisie en nauwkeurigheid, waardoor het geschikt is voor toepassingen die nauwe toleranties vereisen.
Materiaalcompatibiliteit: Draaibanken met schuin bed kunnen een verscheidenheid aan materialen verwerken, waaronder metalen, kunststoffen en composieten, waardoor ze geschikt zijn voor een breed scala aan industrieën, zoals de lucht- en ruimtevaart, de automobielsector en de productie van medische apparatuur.
Gereedschapswisselingen: Veel CNC-draaibanken met schuin bed zijn uitgerust met gereedschapswisselaars die snelle en geautomatiseerde gereedschapswisselingen mogelijk maken, waardoor de uitvaltijd wordt verminderd en de efficiëntie wordt verhoogd.
Samenvattend biedt een CNC-draaibank met schuin bed verschillende voordelen ten opzichte van traditionele vlakbeddraaibanken, waaronder verbeterde stijfheid, spaanbeheer en ergonomie. Deze machines worden vaak gebruikt in moderne bewerkingsomgevingen waar precisie, efficiëntie en veelzijdigheid essentieel zijn.
Reisdiagram van de machine
Productdetails
Parameterlijst
project |
eenheid |
CK46 |
CK52 |
CK76 |
Maximale draailengte |
mm |
350
|
Maximale draaidiameter op het bed |
mm |
Ø 500 |
Maximale draaidiameter op het skateboard |
mm |
Ø 160 |
Helling van het bed |
°
|
35° |
Effectieve verplaatsing van de X/Z-as |
mm |
Doorsnede 1000/400 |
X/Z-as schroefspecificaties |
mm |
32
|
X/Z-as railspecificaties |
mm |
35
|
Motorvermogen X/Z-as |
kW |
1.3
|
Maximale snelle beweging van de X/Z-as |
m/min |
24
|
Lengte van gereedschapsmachine X breedte X hoogte |
mm |
2100X1580X1800 |
Totaalgewicht van de gehele machine |
KG |
2600
|
Mes nummer |
repareren |
8
|
Vierkant mesformaat |
mm |
20X20 |
Afmeting ronde gatenfrees |
mm |
Ø20 |
Totale kracht |
kW |
13
|
13
|
16
|
Gemiddeld stroomverbruik |
kW/u |
2
|
2
|
2.5
|
hoofdas |
Vorm van het uiteinde van de spindel |
|
A2-5 |
A2-6 |
A2-8 |
Maximaal spiltoerental |
toerental |
6000 (ingesteld op 4500) |
4200 (ingesteld op 3500) |
3200 (ingesteld op 2500) |
Vermogen van de spindelmotor |
kW |
7.5
|
7.5
|
11
|
Nominaal koppel van de spilmotor |
Nm |
47,8 Nm |
47,8 Nm |
72Nm |
Maximale staafdoorlaatdiameter |
mm |
Ø45 |
Ø 51 |
Ø75 |
Nauwkeurigheid van werktuigmachines
Machinenauwkeurigheid, Jingfus-factorstandaard: |
Belangrijk testitem |
Schematisch diagram |
Detectiemethode
|
Fabrieksstandaard
|
Spindel radiale slag, |
|
Detecteer het uitlopen van de buitenste kegel |
0.0025
|
Herhaalpositie op de X-as |
|
Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. |
0.0025
|
Herhaalpositie van de Z-as |
|
Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. |
0.0025
|
Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen. |
