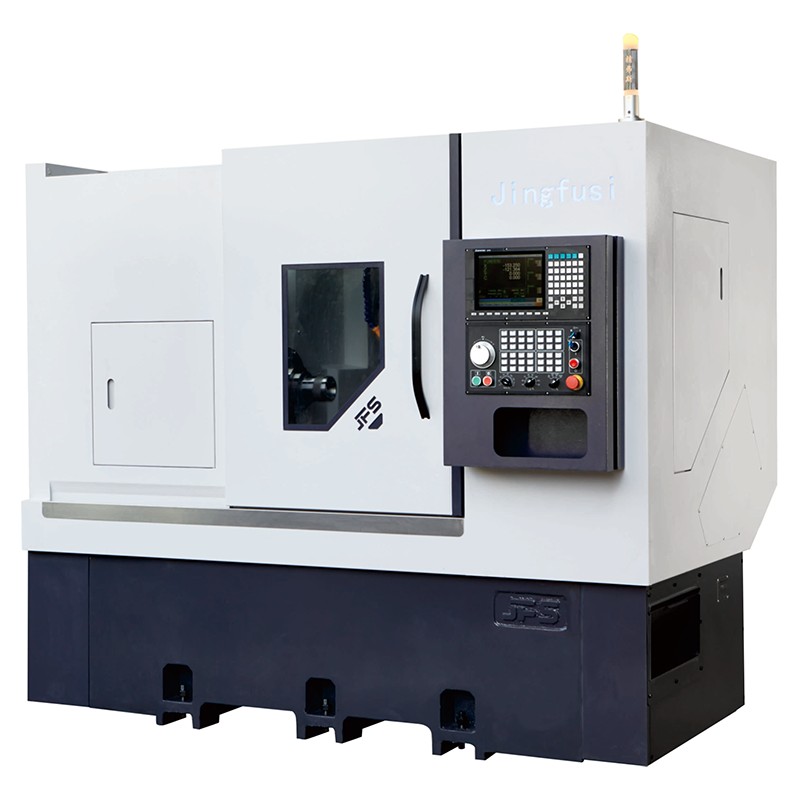

U kunt er zeker van zijn dat u Jingfusi® Turret Slant bed CNC-draaibankmachine bij ons koopt. We kijken ernaar uit om met u samen te werken. Als u meer wilt weten, kunt u ons nu raadplegen, wij zullen u tijdig antwoorden!
Hier zijn de belangrijkste kenmerken en kenmerken van een CNC-draaibank met schuin bed:
Ontwerp met schuin bed: Net als een traditionele draaibank met schuin bed heeft deze machine een schuin bed. Het schuine bed biedt verbeterde stijfheid en spaanbeheer, wat zorgt voor een betere bewerkingsnauwkeurigheid en oppervlakteafwerking.
Turret Tooling System: De revolver op deze draaibank maakt het snel en automatisch wisselen van snijgereedschappen mogelijk. Turrets kunnen meerdere gereedschapsstations bevatten, doorgaans cirkelvormig of lineair gerangschikt, en elk station kan een ander snijgereedschap bevatten. Dit gereedschapssysteem maakt complexe bewerkingen mogelijk zonder handmatige gereedschapswisselingen.
Veelzijdigheid: CNC-draaibanken met schuin bed zijn zeer veelzijdige machines die verschillende draaibewerkingen kunnen uitvoeren, zoals draaien, vlakdraaien, draadsnijden, groefsteken, boren en frezen. De gereedschapsstations van de revolver kunnen worden geladen met verschillende gereedschapstypen om diverse bewerkingstaken uit te voeren.
Hogesnelheidsbewerking: De combinatie van het schuine bedontwerp en het revolvergereedschapssysteem maakt deze machines geschikt voor bewerkingen op hoge snelheid, wat resulteert in een verhoogde productiviteit.
Precisie en nauwkeurigheid: Draaibanken met schuin bed bieden hoge precisie en nauwkeurigheid dankzij hun stijve constructie en de mogelijkheid om meerdere snijgereedschappen te gebruiken zonder herkalibratie.
Spaanbeheersing: Het hellende bed draagt bij aan een effectieve spaanbeheersing en -afvoer, waardoor het risico op spaanophoping en gereedschapsschade tijdens de bewerking wordt verminderd.
Automatiseringsintegratie: CNC-draaibanken met schuin bed kunnen worden geïntegreerd met automatiseringssystemen en robotladers voor onbemande of onbemande bewerking, waardoor de productie-efficiëntie wordt verbeterd.
Materiaalcompatibiliteit: Deze machines kunnen een breed scala aan materialen bewerken, waaronder metalen, kunststoffen en composieten, waardoor ze geschikt zijn voor verschillende industrieën en toepassingen.
Productie van complexe onderdelen: De combinatie van het schuine bed en het revolvergereedschapssysteem maakt draaibanken met schuin bed met turret ideaal voor het produceren van complexe onderdelen met meerdere kenmerken.
Samenvattend biedt een CNC-draaibankmachine met schuin bed de voordelen van zowel een schuin bedontwerp als een revolvergereedschapssysteem. Dit resulteert in een veelzijdige, uiterst nauwkeurige en efficiënte bewerkingsoplossing die zeer geschikt is voor een breed scala aan draai- en freestoepassingen in sectoren zoals de lucht- en ruimtevaart, de automobielsector, de productie van medische apparatuur en meer.
Reisdiagram van de machine
Productdetails
Parameterlijst
project |
eenheid |
CK46 |
CK52 |
CK76 |
Maximale draailengte |
mm |
350
|
Maximale draaidiameter op het bed |
mm |
Ø 500 |
Maximale draaidiameter op het skateboard |
mm |
Ø 160 |
Helling van het bed |
°
|
35° |
Effectieve verplaatsing van de X/Z-as |
mm |
Doorsnede 1000/400 |
X/Z-as schroefspecificaties |
mm |
32
|
X/Z-as railspecificaties |
mm |
35
|
Motorvermogen X/Z-as |
kW |
1.3
|
Maximale snelle beweging van de X/Z-as |
m/min |
24
|
Lengte van gereedschapsmachine X breedte X hoogte |
mm |
2100X1580X1800 |
Totaalgewicht van de gehele machine |
KG |
2600
|
Mes nummer |
repareren |
8
|
Vierkant mesformaat |
mm |
20X20 |
Afmeting ronde gatenfrees |
mm |
Ø20 |
Totale kracht |
kW |
13
|
13
|
16
|
Gemiddeld stroomverbruik |
kW/u |
2
|
2
|
2.5
|
hoofdas |
Vorm van het uiteinde van de spindel |
|
A2-5 |
A2-6 |
A2-8 |
Maximaal spiltoerental |
toerental |
6000 (ingesteld op 4500) |
4200 (ingesteld op 3500) |
3200 (ingesteld op 2500) |
Vermogen van de spindelmotor |
kW |
7.5
|
7.5
|
11
|
Nominaal koppel van de spilmotor |
Nm |
47,8 Nm |
47,8 Nm |
72Nm |
Maximale staafdoorlaatdiameter |
mm |
Ø45 |
Ø 51 |
Ø75 |
Nauwkeurigheid van werktuigmachines
Machinenauwkeurigheid, Jingfus-factorstandaard: |
Belangrijk testitem |
Schematisch diagram |
Detectiemethode
|
Fabrieksstandaard
|
Spindel radiale slag, |

|
Detecteer het uitlopen van de buitenste kegel |
0.0025
|
Herhaalpositie op de X-as |

|
Detecteer herhaalde positionering van de X-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. |
0.0025
|
Herhaalpositie van de Z-as |

|
Detecteer herhaalde positionering op de Z-as. Opmerking: voorspel eerst ongeveer 50 keer om de fout van de koude en warme motor te compenseren en detecteer vervolgens de herhaalde positionering. |
0.0025
|
Als de klant de ISO- of VD1-nauwkeurigheid van de X/Z/Y-as wil testen, wordt dit bepaald op het moment dat het contract wordt geschreven. De klant moet dit artikel tegelijkertijd met de eerste acceptatie van Jingfusi Factory testen. |
