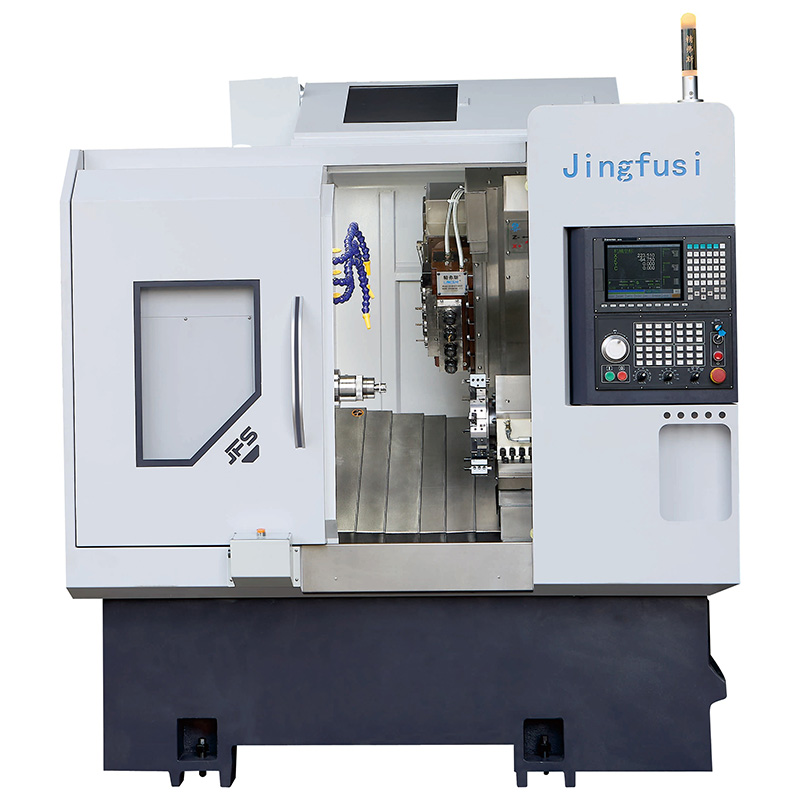

Draaimolen CNC-draaibank

Jingfusi is een fabrikant van draaimolen-CNC-draaibanken. Onze fabriek streeft ernaar klanten hoogwaardige, kosteneffectieve werktuigmachines te bieden. We doen voortdurend onderzoek naar de behoeften van klanten op de markt en vervaardigen producten die voldoen aan hun daadwerkelijke gebruiksvereisten, waarbij we lof krijgen van veel gebruikers in de branche. Welkom om onze fabriek te bezoeken!

Model:CK46/52-4+4+Y

Stuur onderzoek

Productomschrijving

Jingfusi is een CNC-draaibankfabriek. Dit zijn de belangrijkste kenmerken van ons product:

• Vergeleken met aangedreven revolvers biedt onze werktuigmachine hogere snelheden, hogere precisie en betere oppervlakteafwerking bij het bewerken van kleine tot middelgrote onderdelen.

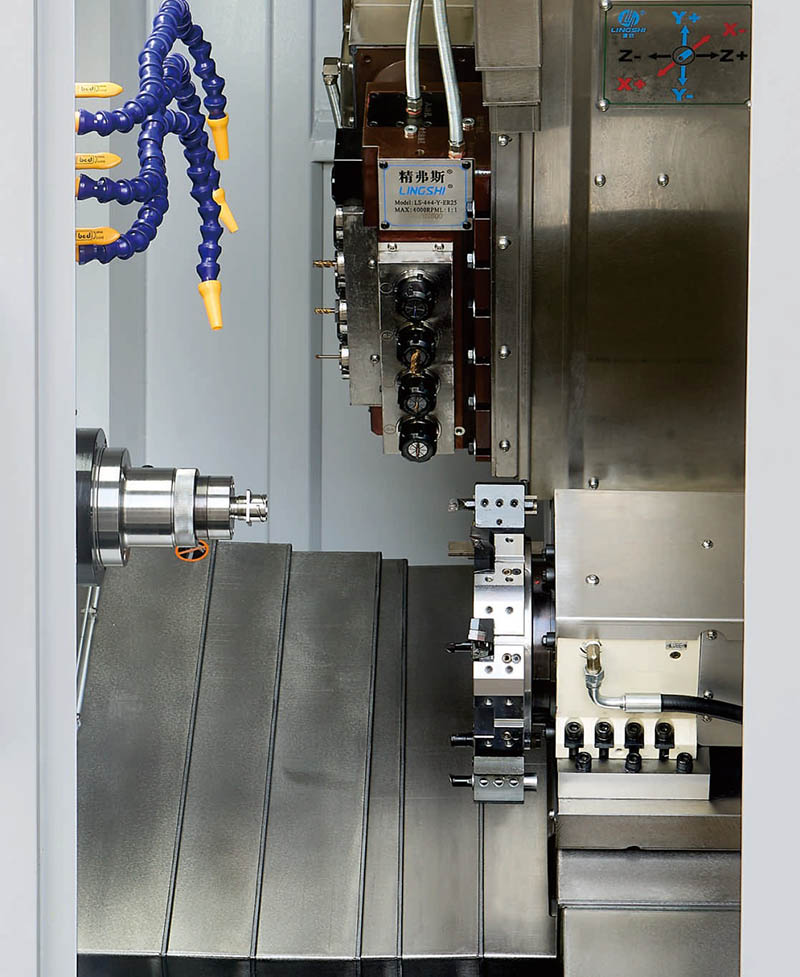

• Onze aandrijfkop heeft een wielbasis van 65 mm en een plug-in ontwerp, waardoor het eenvoudig is om de aandrijfkop of lagers te vervangen, waardoor routineonderhoud wordt vereenvoudigd.

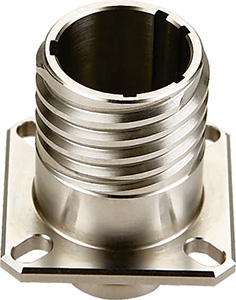

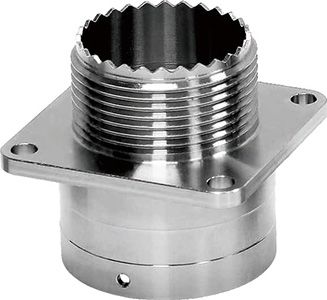

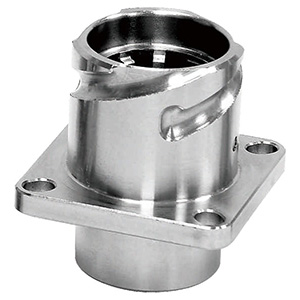

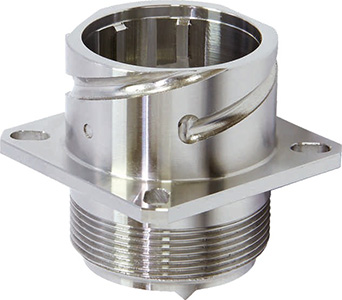

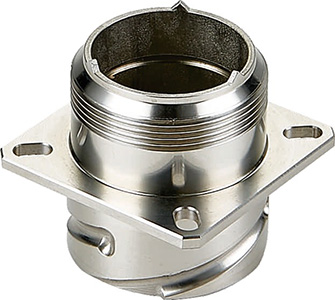

• Onze werktuigmachines kunnen complexe materialen bewerken, zoals roestvrij staal, titaniumlegeringen en koolstofstaal.

• Onze werktuigmachines garanderen een langdurige stabiele bewerking en hebben een lange levensduur.

Belangrijkste specificatie

Model van draaibank		Schijf	CK46-4+4+Y	CK52-4+4+Y	Remart
Verwerkingscapaciteit	Maximale draaidiameter boven bed	mm	O480	O480
	Maximale stemdiameter	mm	Q80	Q80
	Max.draailengte	mm	320	320
Spindel	Spindel midden hoog vanaf grond	mm	1150	1150
	Spindel neus	-	A2-5	A2-6
	Diameter van de spindelboring	mm	056	066
	Maximale staafmateriaaldatater	mm	O45	051
	Maximaal spiltoerental	toerental	4500	4000
	krachtkoppel van de spilmotor	11 /75	BMT45-16T	11 kW/72 N.m	Optioneel geïntegreerd 11kW/60Nm Optioneel geïntegreerd 22kW/170Nm
Machtskoepel	Maximale snelheid van de aandrijfkop		Vaste 4+radiaalrichting4+axiale richting4	oin
	Motor hoofdmotor	11 /75	SYNTEC 1,7 kW/8,34 N.m	SYNTEC 1,7 kW/8,3 N.m	Twee motoren drijven acht krachtkoppen aan
	Afstand tussen assen	mm	65	65
	Maximale snelheid van de aandrijfkop	r/mm	5000	5000	4000 veelgebruikt
	Gereedschapsmontagemethode van kracht		ER25	ER25
Servo-torentje	Servo-koepelmodel		MK-63RSV-8T	MK-63RSV-8T	Optioneel 12T
X/Z/Y-as voeding	X/Z/Y-as Maximale hoge rijsnelheid	m/mijn	24	24
	×/Z/Y-as motorvermogen/koppel	kW/N.m	YASKAWAI 1,3 kW/8,34 Nm of SYNTEC 1,8 kW/11,5 Nm	YASKAWAI 1,3 kW/8,34 Nm of SYNTEC 1,8 kW/11,5 Nm
	X/ZY-as C3-gradebll-schroeven		35/35/25	35/35/25
	×/ZY-as olergeleiderverhoging	-	kW/N.m	kW/N.m
	Xaxiseffectief reizen	mm	800	800
	Effectieve slag op de Z-as	mm	470	470
	Yaxis effectief reizen	mm	260	260
	De interpolatie-Y-as 90°-krachtkop gaat door het midden van de spil	mm	70	70
Apparatuurspecificaties	Nettogewicht machine	kg	3400	3500
	Totaal machinevermogen	kg	13	16.5
	Machine L×B×H	mm	2200×1580x1900	2200×1580×1900

De werktuigmachine wordt voortdurend geoptimaliseerd; raadpleeg de actuele gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK46-4+4+Y	CK52-4+4+Y
Hoofdspil	Mechanische spindel	●	●
Hoofdspil	Elektrische spindel	O	O
controleur	SYNTEC-controller	●	●
controleur	FANUC-controller		O
Voedingsas	Kw/N.m	●	●
Voedingsas	SYNTEK	O	O
Klemmen	Trek de klem terug	●	●
Klemmen	Chuck	O	O
doorspoelen	8 werkstations	●	●
doorspoelen	12 werkstations	O	O
Hulpapparatuur	Apparaat voor het verzamelen van onderdelen	O	O
	Voedingsapparaat	O	O
	Spaan transportband	O	O
	Geautomatiseerde robot	O	O
	Olienevelafscheider	O	O
