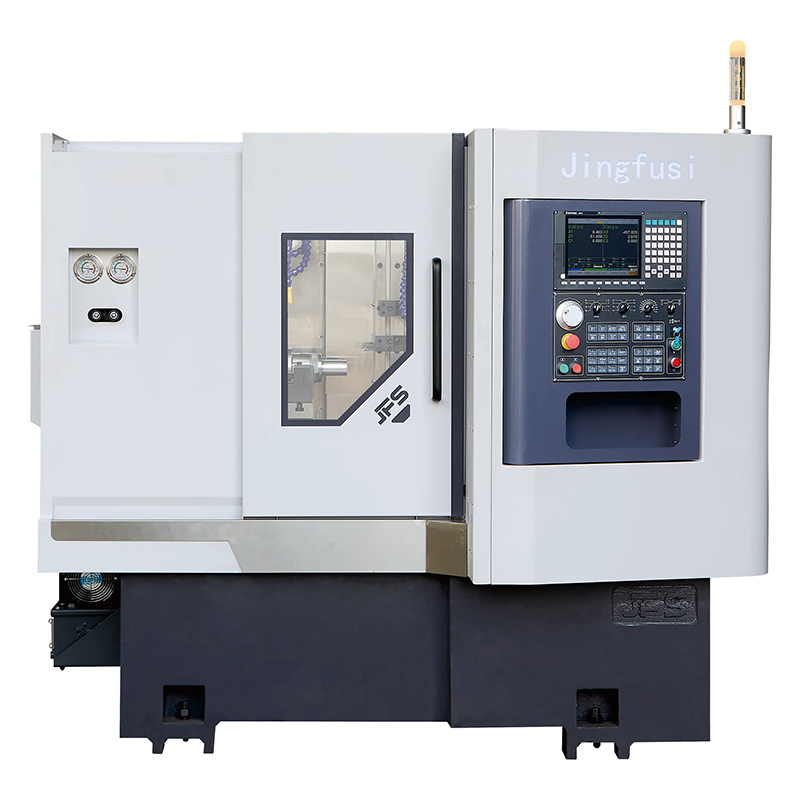

Dubbelspillige draaibank

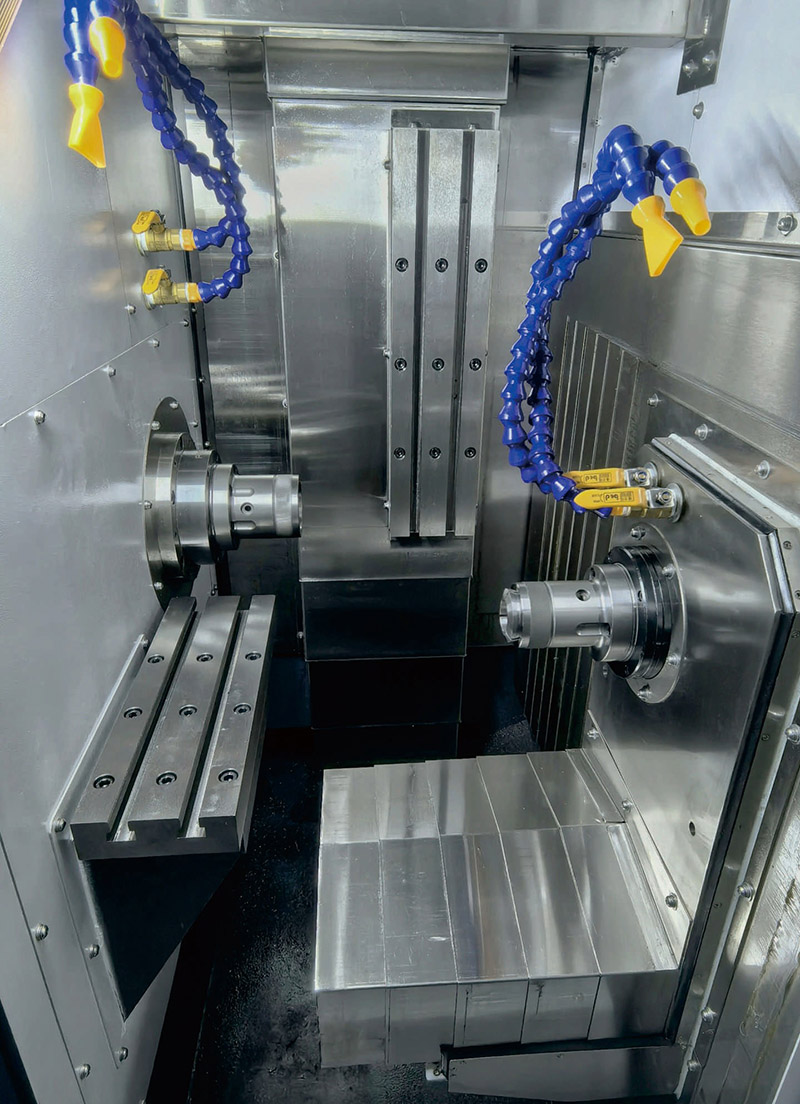

Jingfusi biedt hoogwaardige dubbelspillige draaibank. We maken gebruik van een ontwerp met dubbele spil en verticale spil, wat de werkefficiëntie van de werktuigmachine aanzienlijk verbetert. Het verticale spindelontwerp maakt het verwijderen van spanen ook gemakkelijker, wat resulteert in een aanzienlijke toename van de algehele productie-efficiëntie in de fabriek. Onze werktuigmachine heeft veel lof gekregen van veel gebruikers.

Model:CK46-36/36-36/25-25

Stuur onderzoek

Productomschrijving

Jingfusi is een professionele fabrikant van dubbelspindeldraaibanken. Wij streven ernaar hoogwaardige, kosteneffectieve werktuigmachines te produceren. Dit zijn de belangrijkste kenmerken van dit product:
1. Werktuigmachine met dubbele spil, hoog rendement, geschikt voor massaproductie.
2. Verticale as, vergemakkelijkt het verwijderen van spanen, vermindert handarbeid
3. Kan materialen bewerken zoals roestvrij staal, titaniumlegering en koolstofstaal
4. Het integrale gietstuk ondergaat gloeien, trillingstijd en andere verouderingsprocessen om stabiliteit op lange termijn en een lange levensduur van de machine te garanderen.

Belangrijkste specificatie

Model van draaibank		Schijf	CK46-36	CK36-36	CK25-25	Remart
Verwerkingscapaciteit	Max. zwenkdiameter over draaibank	mm	Ø400	Ø400	400
	Maximale draaidiameter	mm	⊗160	O160	O160	Schijf
	Max.draailengte	mm	380	380	380
Spindel	Hoogte van het ascentrum vanaf de grond	mm	1080	1080	1080
	Spindel neus	-	A2-5	A2-4	A2-4
	Diameter van de spindelboring	mm	Ø56	Ø43	038
	Maximale staafmateriaaldiameter	mm	045	Ø35	027
	Maximaal spiltoerental	toerental	4500	7000	8000
	Vermogen/koppel van de spilmotor	11 /75	7,5 kW/47 N.m	5,5 kW/35 Nm	3,7 kW/23 N.m
tegenspil	Specificaties voor subspileinden		A2-4	A2-4	A2-4
	Susidleiner damesgat	mm	056	O43	038
	Maximaal begaanbaar staafmateriaal	mm	35	Ø35	Ø27
	Maximale snelheid van deze op elke spil	lr/mm	7000	7000	8000
	Subspilmotorvermogen/koppel	11 /75	7,5 kW/29 Nm	7,5 kW/29 Nm	7,5 kW/29 Nm
X/Z/Y-as voeding	Maximale hoge rijsnelheid	m/mijn	24	24	24
	X/Z/X1/Z2-as motorvermogen/koppel	11 /75	SYNTEC 2,4/11,5	SYNTEC 2,4/11,5	SYNTEC 2,4/11,5
	Susidleiner damesgat		32/32/32/32	32/32/32/32	32/32/32/32
	X/Z1Z2Y-as rolgeleiderails	-	35/35/35/35	32/32/32/32	32/32/32/32
	Effectieve slag X1-as	mm	400	400	400
	Effectieve slag op de Z1-as	mm	230	400	400
	x2 as effectieve verplaatsing	mm	320	400	400
	Effectieve slag op de Z2-as	mm	260	260	260
Apparatuurspecificaties	Nettogewicht machine	kg	3790	3780	3770
	Totaal machinevermogen	kg	20	19	18
	Machine L×B×H	mm	2200×1700x1790	2200x1700x1790	2200×1700x1790

De machinetol wordt voortdurend geoptimaliseerd; raadpleeg de werkelijke gegevens van de werktuigmachine voor de bovenstaande parameters.

Optionele artikelen

Configuratie-item		CK46-36	CK36-36	CK25-25
Hoofdspil	Mechanische spindel	O	O	O
Hoofdspil	Elektrische spindel	●	●	●
controleur	SYNTEC-controller	●	●	●
controleur	FANUC-controller	O	O	O
Voedingsas	Kw/N.m	●	●	●
Voedingsas	SYNTEK	●	●	●
Klemmen	Trek de klem terug	O	O	O
Klemmen	Chuck	O	O	O
Hulpapparatuur	Apparaat voor het verzamelen van onderdelen	O	O	O
	Voedingsapparaat	O	O	O
	Spaan transportband	O	O	O
	Geautomatiseerde robot	O	O	O
	Olienevelafscheider	O	O	O
